Мачты связи
Многогранные опоры радиорелейной и сотовой связи - РС

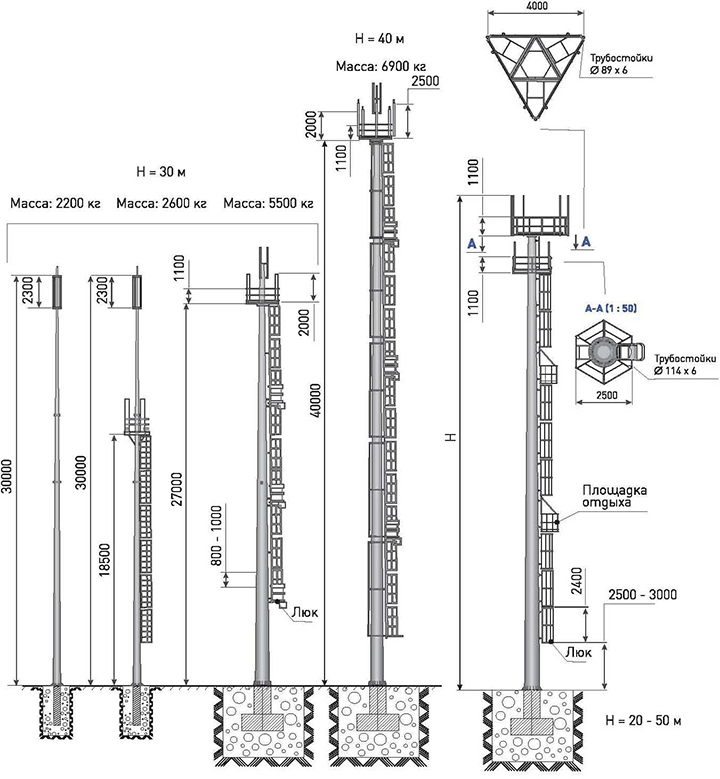

Вышка связи представляет собой металлическую консольную 12-гранную стойку высотой 30 м, переменного сечения, равномерно сужающуюся к верху, защемленную в основании.
Применение
Данные мачты могут использоваться и применяться для следующих сооружений:
- вышки (опоры) сотовой связи
- антенные опоры для радиорелейной связи
- мачты связи для телевидения и радиовещания
- другие виды связи
Достоинства
Позволяют операторам сотовой связи размещать базовые станции среди построек жилых массивов.
- Для обслуживания антенно-фидерного оборудования не требуется спецтехника.
- Несколько площадок для установки оборудования.
- Простой и удобный монтаж.
- Стильный дизайн.
- Минимальные требования по землеотводу для установки многогранных опор.
Технические характеристики
Ствол в основании – 16-ти угольник, описанная окружность 905мм. Ствол в вершине – 16-ти угольник, вписанный в окружность 200 мм.
Мачта состоит из 3-х секций, соединенных по принципу телескопического стыка, с напуском вышележащей ступени на нижележащую.
Стволы секций изготовлены из гнутых стальных листов.
Толщина листа нижней секции – 6мм (сталь С345).
Толщина листа средней и верхней секций – 5мм (сталь С345).
Мачта крепится к основанию фундамента при помощи 16 фундаментных болтов М36.
Для монтажа антенного оборудования в верхней части мачты устанавливается куст стоек, при этом их ось отнесена от оси мачты на 500мм. Для подъема на опору связи устанавливаются детали под степ-болты. По согласованию с заказчиком возможна установка лестницы. Для кабель-роста в антенной опоре предусмотрены кронштейны, идущие с шагом 1 м по трем граням мачты.
Основные расчетные положения и нагрузки
Проектные нагрузки разрабатывались в соответствии со следующими данными:
- температура наиболее холодной пятидневки наружного воздуха - 40° С;
- III район расчетного значения веса снегового покрова 180 кгс/м2;
- II район нормативной ветровой нагрузки 30 кгс/м2;
- гололедный район (III район) с толщиной стенки гололеда 10мм.
Антикоррозионное покрытие
Все сооружение поставляется в горячем цинке, ГОСТ 9.307. Этим методом покрывается каждая деталь конструкции.
Примечание
В зависимости от ветрового района, в котором будет эксплуатироваться мачта, ее масса может значительно варьироваться. Также зависит от количества и размеров антенн и размер площадок. Диаметр основания мачты, как правило, не превышает 1500мм.
