Опоры граненые силовые
Опора граненая силовая (ОГС) фланцевая предназначена для воздушной прокладки СИПа (самонесущих изолированных проводов) и размещения осветительных приборов. ОГС изготавливается из стального листа, сваренного продольным швов автоматической сваркой. Антикоррозионное покрытие – горячее цинкование, гарантирующее устойчивость не менее 20 лет. Кронштейны: 1, 2-х, 3-х или 4-х рожковые, крепятся к опоре 8-ю болтами. Крепеж, изготовленный из нержавеющей стали, поставляется в комплекте с опорой.
Опоры ОГС, имеют высоту 8, 9 и 10 метров. Несущая нагрузка составляет от 0,4 до 3,0 тонн. Верхний диаметр опор, предназначенных для нагрузки 1,3 т (включительно), составляет 150 мм, нижний – 275 (315) мм. При нагрузке 1,8 и 3,0 т, диаметры соответственно: 320(325) мм и 460 мм. Размер фундамента – 500 мм, для опор, несущих нагрузку до 1,3 т, для 1,8 (3,0) т – 650 мм.
Опора граненая силовая устанавливается фланцевой частью (круглой формы) на подготовленный фундамент (металлический закладной элемент и бетон или винтовой фундамент), размер и тип которого, зависят от типа опоры и величины нагрузки. Межцентровые расстояния отверстий опоры, соответствуют размерам закладного элемента.
К преимуществам опоры ОГС относятся не только долговечность, эстетичность, простой монтаж и обслуживание, но и возможность одновременного размещения осветительного и дополнительного оборудования. Возможно изготовление опор без фланца (установка непосредственно в грунт с последующим бетонированием) и по индивидуальным параметрам.
Преимущества опоры ОГС
- Несущая способность опоры ОГС позволяет размещать на ней дополнительное оборудование различного назначения, помимо основных осветительных приборов и проводов
- Эстетичный внешний вид
- Длительный срок эксплуатации
- Высокая антикоррозийная стойкость покрытия
- Удобство в монтаже и обслуживании
- Возможность изготовления опор по индивидуальным параметрам в зависимости от нагрузки на опору и климатических условий. Изготовление из стали С235 для районов с расчетной температурой до -400оС включительно. Для районов с расчетной температурой ниже минус 400оС до -650оС включительно, опоры изготавливают из низколегированной стали С345
Устройство опор

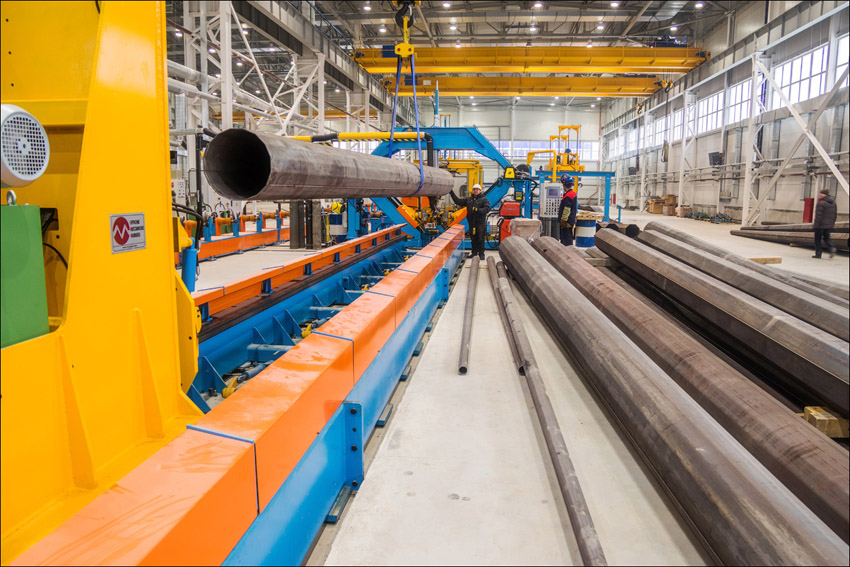

- Опоры изготавливаются из листовой стали с одним продольным сварным швом, защищены от коррозии методом горячего цинкования (ГОСТ 9,307,-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер
- Гарантия на коррозийную стойкость — не менее 20 лет. Могут нести нагрузку до 3000 кг
- Кронштейн (одно-, двух-, трех- и четырехрожковый) крепится восемью винтами
- Весь крепеж выполняется из нержавеющей стали
- Крепеж поставляется в комплекте с опорами
Покрытие опор освещения
- Горячее цинкование по ГОСТ 9.307-89
Фундамент
Существует два варианта крепления опоры граненой силовой фланцевой на фундаменте:
- Закладная металлическая труба с фланцем и бетон. Тип и размер фундамента определяется в зависимости от расчета выбранной конструкции опоры и совокупности нагрузок.
- Фундамент на винтовой свае типа СВк. Устанавливаемый методом завинчивания фундамента в грунт с последующим заполнением полости песчано-мазутной смесью.
Примечание: Возможно изготовление силовых опор ОГС без фланца по специальному заказу. Предприятие оставляет за собой право вносить конструктивные изменения и дополнения, не влияющие на качество и технические характеристики изделия.
Основные параметры опор ОГС
| Наименование |
Вес (m, кг) |
Высота (H, м) |
Верхний диаметр (d, мм) |
Нижний диаметр (D, мм) |
Размер опорного фланца (А, мм) |
Межцентровое расстояние отверстий (B, мм) |
| ОГС-0,4-8 | 198 | 8 | 150 | 275 | 500 | 420 |
| ОГС-0,4-9 | 219 | 9 | 150 | 275 | 500 | 420 |
| ОГС-0,4-10 | 241 | 10 | 150 | 275 | 500 | 420 |
| ОГС-0,7-8 | 211 | 8 | 150 | 315 | 500 | 420 |
| ОГС-0,7-9 | 233 | 9 | 150 | 315 | 500 | 420 |
| ОГС-0,7-10 | 256 | 10 | 150 | 315 | 500 | 420 |
| ОГС-1,0-8 | 256 | 8 | 150 | 315 | 500 | 420 |
| ОГС-1,0-9 | 287 | 9 | 150 | 315 | 500 | 420 |
| ОГС-1,0-10 | 316 | 10 | 150 | 315 | 500 | 420 |
| ОГС-1,3-8 | 259 | 8 | 150 | 315 | 500 | 420 |
| ОГС-1,3-9 | 340 | 9 | 150 | 315 | 500 | 420 |
| ОГС-1,3-10 | 380 | 10 | 150 | 315 | 500 | 420 |
| ОГС-1,8-9 | 568 | 8 | 320 | 460 | 650 | 550 |
| ОГС-1,8-10 | 617 | 10 | 320 | 460 | 650 | 550 |
| ОГС-3,0-10 | 777 | 10 | 375 | 460 | 650 | 550 |
При заказе опоры обязательно необходимо указывать следующие Обозначение опоры:
ОГС-Р-Н, где
- Р — номинальное усилие, тонн
- Н — высота, метр
Прайс-лист для ОГС
| Марка опоры | Высота опоры Н, м | Толщина стенки s, мм | Размер верха Dв, мм | Размер основания Dосн, мм | Межосевое расстояние между болтами, мм | Размер фланца | Отпускная цена от, руб./шт | ||
| Dпл, мм | tпл, мм | Более 30 шт. | До 30 шт. | ||||||
| ОГС-0,4-8 | 8 | 4 | 150 | 275 | 420 | 500 | 16 | 19800 руб. | 21800 руб. |
| ОГС-0,4-9 | 9 | 4 | 150 | 275 | 420 | 500 | 16 | 21900 руб. | 24100 руб. |
| ОГС-0,4-10 | 10 | 4 | 150 | 275 | 420 | 500 | 16 | 24100 руб. | 26500 руб. |
| ОГС-0,7-8 | 8 | 5 | 150 | 315 | 420 | 500 | 16 | 21100 руб. | 23200 руб. |
| ОГС-0,7-9 | 9 | 5 | 150 | 315 | 420 | 500 | 16 | 23300 руб. | 25600 руб. |
| ОГС-0,7-10 | 10 | 5 | 150 | 315 | 420 | 500 | 16 | 25600 руб. | 28100 руб. |
| ОГС-1,0-8 | 8 | 5 | 150 | 315 | 420 | 500 | 18 | 25600 руб. | 28100 руб. |
| ОГС-1,0-9 | 9 | 5 | 150 | 315 | 420 | 500 | 18 | 28700 руб. | 31600 руб. |
| ОГС-1,0-10 | 10 | 5 | 150 | 315 | 420 | 500 | 18 | 31600 руб. | 34700 руб. |
| ОГС-1,3-8 | 8 | 6 | 150 | 315 | 420 | 500 | 20 | 25900 руб. | 28500 руб. |
| ОГС-1,3-9 | 9 | 6 | 150 | 315 | 420 | 500 | 20 | 34000 руб. | 37400 руб. |
| ОГС-1,3-10 | 10 | 6 | 150 | 315 | 420 | 500 | 20 | 38000 руб. | 41800 руб. |
| ОГС-1,8-9 | 9 | 6 | 320 | 460 | 550 | 650 | 20 | 56800 руб. | 62500 руб. |
| ОГС-1,8-10 | 10 | 6 | 320 | 460 | 550 | 650 | 20 | 61700 руб. | 67900 руб. |
| ОГС-3,0-10 | 10 | 7 | 375 | 460 | 550 | 650 | 30 | 77700 руб. | 85500 руб. |
|
*Завод оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия Цены включают НДС 18% |
|||||||||
