Высокомачтовые опоры
ВМО – высокомачтовая опора и ПМО – опора прожекторная мачтовая с мобильной короной, относятся к сложным техническим изделиям. Опора изготовлена из стального листа, подвергнутого изгибу. Сваренная одним или двумя сварочными швами, расположенных продольно. Получаемые таким образом ребра жесткости придают стволу мачты особую прочность и устойчивость.
Антикоррозионное покрытие – горячее цинкование, с гарантией не менее 20 лет. Осветительные приборы размещаются на мобильной короне. Обслуживание осветительных приборов не требует применения спецтехники, благодаря возможности опускания короны до уровня доступности с земли. Подъемный механизм расположен в нижней секции опоры, что позволяет выполнять работу одним электромонтажником.
Bысокомачтовые опоры с мобильной короной - ВМО

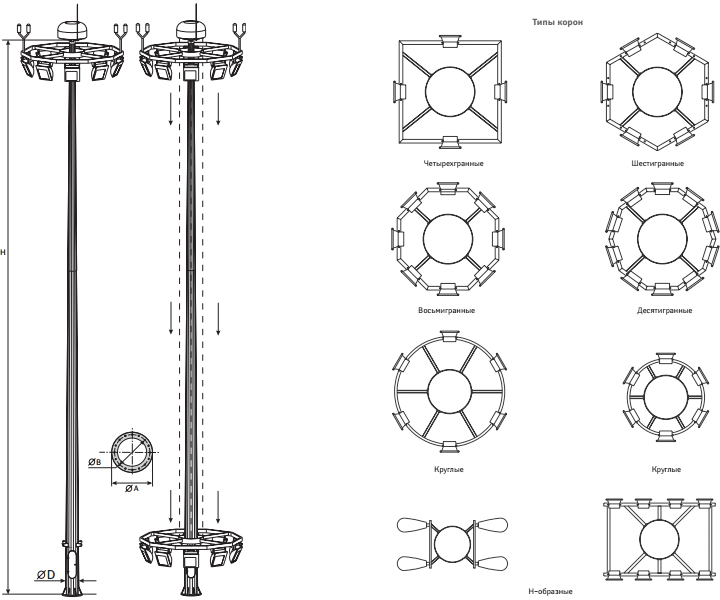

Количество осветительных приборов, установленных на короне, зависит от ее типа: 4-х (6, 8 или 10) гранная, круглая или Н-образная.
Высота опоры ВМО от 16 до 50 метров.
Высота опоры ПМО от 16 до 35 метров.
Опора прожекторная мачтовая - ПМО
Мачта заменяет несколько обычных осветительных опор, обеспечивая освещение больших площадей. Может изготавливаться по типовому варианту или с учетом индивидуальных потребностей заказчика. Высота опоры определяется количеством секций: 2, 3, 4 или 5. Минимальный верхний диаметр – 450 мм, максимальный – 780 мм. Диаметр опорного фланца, соответственно: 640 и 1050 мм. Опора устанавливается на фундамент (металлический закладной элемент и бетон) или на металлический трубный фундамент установленный методом вбивания его в грунт. Параметры фундамента зависят от типа опоры.
Область применения
Освещение автомагистралей и автомобильных развязок, больших открытых пространств, площадей, аэропортов, портов, железнодорожных (сортировочных) станций, автостоянок, промышленных территорий, горнолыжных склонов и спортивных площадок.
Особенности
- Высокомачтовая опора с мобильной короной (ВМО, ПМО) является сложным техническим изделием.
- Одна мачта способна заменить до нескольких десятков обычных опор освещения. Размещение приборов освещения на большой высоте до 50 метров (ВМО-50) значительно увеличивают площадь освещаемого пространства в сравнении с опорами 10–12 м. Опоры ВМО, ПМО имеют как типовые исполнения, рассчитанные на обычные условия эксплуатации, так и индивидуальные с учетом особых климатических условий и требований заказа.
- Для каждого объекта конструкция опоры рассчитывается индивидуально.
- Возможно изготовление по индивидуальному заказу любых типоразмеров.
Преимущества
- Удобство в монтаже и обслуживании.
- Высокая антикоррозионная стойкость покрытия.
- Длительный срок службы.
- Эстетичный внешний вид.
- Возможность размещения на опоре дополнительных конструкций.
- Возможность изготовления по индивидуальному заказу любых типоразмеров.

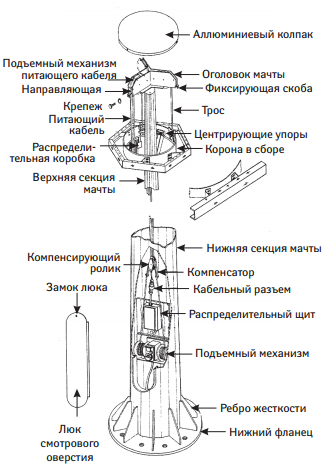

Устройство
- Опоры изготавливаются из листовой стали методом гибки, с одним или двумя продольными сварными швами выполненные автоматической сварочной линией, защищены от коррозии методом горячего цинкования по ГОСТ 9.307-89.
- Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Гарантия на коррозийную стойкость составляет не менее 20 лет. Для обслуживания светотехнического оборудования не требуется автоподъемников или спецтехники.
- Безопасное обслуживание приборов на мачте осуществляется с помощью опускания мобильной короны.
- Мобильная корона, с размещенными на ней осветительными приборами, может обслуживаться с земли. Для подъема и опускания короны применяются подъемные механизмы разной мощности. Подъемный механизм располагается в нижней части опоры. Все это позволяет отказаться от дополнительного подъемного оборудования и обеспечивает техническое обслуживание приборов наружного освещения одним электромонтажником непосредственно с земли.
Покрытие
Горячее цинкование по ГОСТ 9.307-89, возможно лакокрасочное покрытие оцинкованной поверхности.
Фундамент
- Фундамент состоит из закладного металлического элемента и бетона или металлический трубный фундамент изготовленный из трубы диаметром 825 мм, длинной 4500 мм. Трубный фундамент вбивается в грунт с помощью машины АВФ, в мерзлых грунта (особые геологические условия) возможна установка мачты на винтовой фундамент.
- Тип и размер фундамента определяется расчетом в зависимости от конструкции опоры, типов и количества приборов освещения, характеристик грунта и ветрового района установки.
Примечание
Завод оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.
Технические детали
Основные параметры опор ВМО
| Наименование |
Вес (m, кг) |
Высота (H, м) |
Нижний диаметр (D, мм) |
Диаметр опорного фланца (А, м) |
Межцентровое расстояние отверстий (B, мм) |
Количество секций (K, шт.) |
Грузоподъемность механического привода (М, кг) |
| ВМО-16/до 4св | 650 | 16 | 450 | 640 | 540 | 2 | 330 |
| ВМО-20/до 4св | 717 | 20 | 440 | 640 | 540 | 3 | 330 |
| ВМО-20/до 6пр | 1100 | 20 | 525 | 750 | 650 | 2 | 330 |
| ВМО-25/до 6пр | 1080 | 25 | 440 | 640 | 540 | 3 | 330 |
| ВМО-25/до 8пр | 1124 | 25 | 565 | 780 | 680 | 3 | 660 |
| ВМО-30/до 6пр | 1413 | 30 | 600 | 800 | 700 | 3 | 660 |
| ВМО-30/до 10пр | 1816 | 30 | 640 | 840 | 740 | 3 | 660 |
| ВМО-35/до 10пр | 2490 | 35 | 680 | 900 | 800 | 4 | 660 |
| ВМО-40/до 10пр | 3360 | 40 | 780 | 1000 | 900 | 4 | 660 |
| ВМО-45/до 10пр | 4300 | 45 | 780 | 1050 | 900 | 4 | 660 |
| ВМО-50/до 4пр | 3000 | 50 | 780 | 1000 | 900 | 5 | 660 |
Цены за продукцию рассчитываются индивидуально в рублях
Обозначение мачты: ВМО-Н/Х, где:
- Н — высота, м
- Х — количество светильников, прожекторов (зависит от короны), шт.
