Стальные многогранные опоры ЛЭП 110кВ
(проекты 22.0099 и 28.0034 ОАО «НТЦ электроэнергетики»)
Стальные многогранные опоры ПМ110-1, ПМ110-2, ППМ110-2, АМ110-1, УАМ110-1 изготавливаются по типовому проекту шифр 22.0099 ОАО «НТЦ электроэнергетики», опоры ПМ110-4, ПМ110-6 - по типовому проекту шифр 28.0034 ОАО «НТЦ электроэнергетики» и предназначены для ЛЭП 110кВ.
На опорах данного проекта предусмотрена подвеска сталеалюминевых проводов АС 95/16, АС 120/19, АС 150/24, АС 185/29, АС 240/32 и грозозащитного троса С50 (ТК 9,1). Опоры рассчитаны на применение подвесных стеклянных изоляторов ПФ70В или ПС70Д.
Расшифровка условного обозначения опор
- П - промежуточная, А - анкерная; У - угловая, ПП - промежуточная переходная;
- М - многогранная;
- 110 - класс напряжения ВЛ;
- 1, 2 - номер модификации опоры и цепность.
Характеристики некоторых опор ЛЭП 110кВ
(проекты 22.0099 и 28.0034 ОАО «НТЦ электроэнергетики»)
| Наименование |
Ветровой район |
Гололёдный район |
Высота опоры, м |
Высота до нижней траверсы, м |
Число стоек на опору |
Сечение стоек низ/верх, мм |
Масса опоры, кг |
| ПМ110-1 | I-V | I-IV | 24,9 | 17,1 | 1 | 750/200 | 2528 |
| ПМ110-2 | I-V | I-IV | 24,9 | 13,6 | 1 | 750/200 | 3165 |
| ПМ110-4 | I-V | I-IV | 23,7 | 13,7 | 1 | 750/200 | 3800 |
| ПМ110-6 | I-V | I-IV | 23,7 | 13,7 | 1 | 750/200 | 4000 |

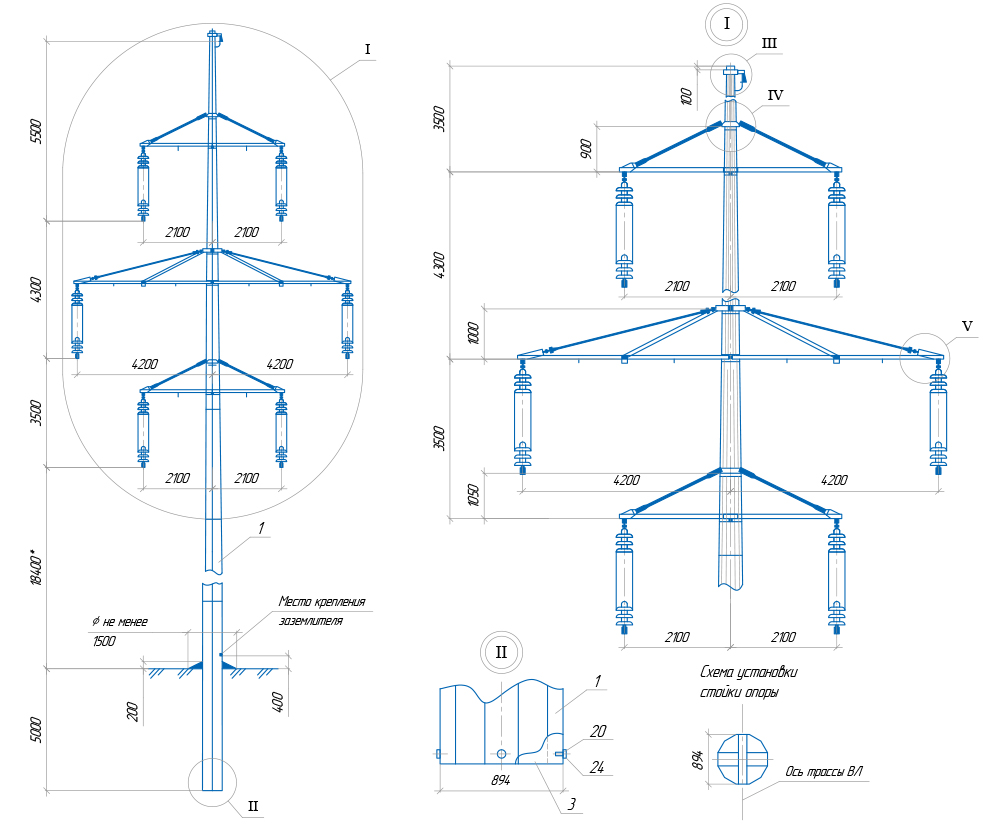

| ППМ110-2 | I-V | I-IV | 31,9 | 20,6 | 1 | 894/200 | 4481 |
| АМ110-1 | I-V | I-IV | 14,8 | 9 | 3 | 750/400 | 5921 |

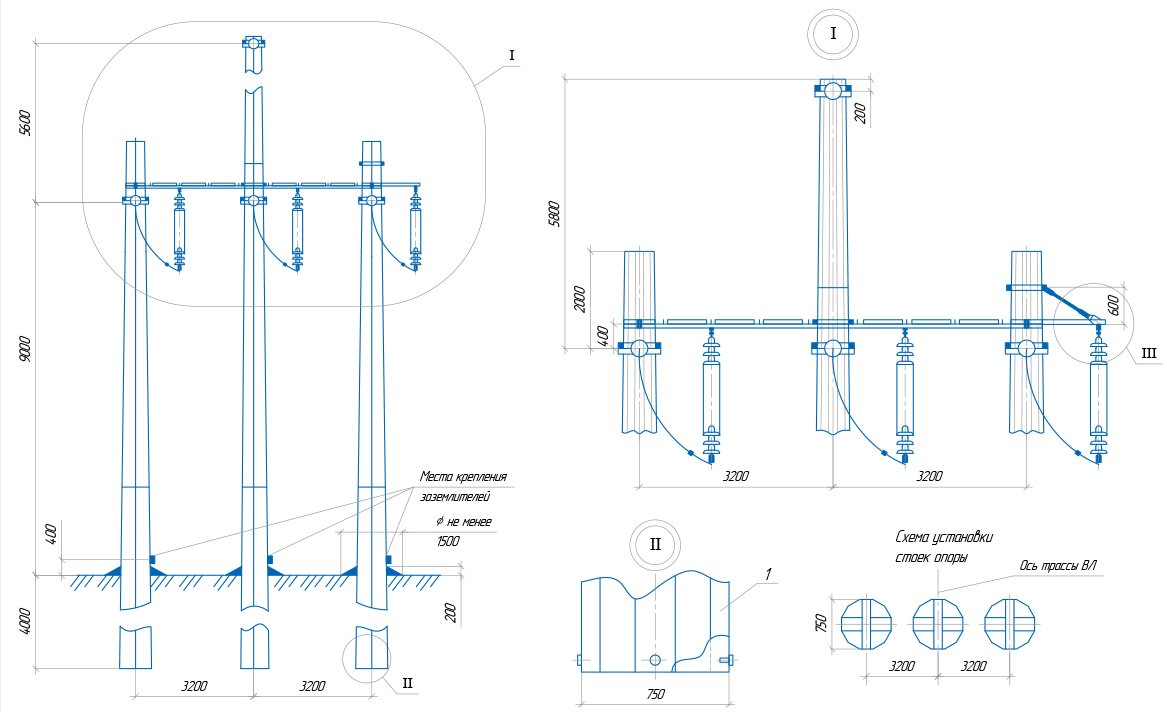

| УАМ110-1 | I-V | I-IV | 14,8 | 9 | 3 | 750/400 | 5921 |
Стальные многогранные опоры ЛЭП 110кВ
(проект 3.407.2-182.09 ЗАО ВНПО «РОСЛЭП»)
По данному типовому проекту изготавливаются стальные многогранные опоры воздушных линий электропередач напряжением 110кВ со следующей маркировкой:
Стальные многогранные одноцепные опоры ПМ110-1Ф, ПМ110-1ФТ, ПМ110-1Ф4, ПМ110-3Ф, ПМ110-3ФТ, ПМ110-3Ф4, ПМ110-5Ф, ПМ110-5Ф4, ПМ110-7ФP, ПМ110-7Ф4P, АМ110-1Ф, АМ110-3Ф4, АМ110-3Ф4Т, АМ110-3Ф4+5, АМ110-5Ф4, АМ110-5Ф4Р и двухцепные опоры ПМ110-2Ф, ПМ110-2Ф4, ПМ110-4Ф, ПМ110-4Ф4Т, ПМ110-6Ф, ПМ110-6Ф4, ПМ110-8ФР, ПМ110-8Ф4Р, АМ110-2Ф, АМ110-4Ф4, АМ110-4Ф4Т, АМ110-4Ф4+5, АМ110-6Ф4, АМ110-6Ф4Р изготавливаются по типовому проекту 3.407.2-182.09 ЗАО ВНПО «РОСЛЭП» и предназначены для ЛЭП 110 кВ.
На опорах данного проекта предусмотрена подвеска сталеалюминевых проводов АС 120/19, АС 150/24, АС 185/29, АС 240/32, AERO-Z 177-1Z – 301-2Z и грозозащитного троса С50 (ТК 9.1). Опоры рассчитаны на применение подвесных стеклянных и полимерных изоляторов.
Расшифровка условного обозначения опор
- П - промежуточная, А - анкерная;
- М - многогранная;
- 110 - класс напряжения ВЛ;
- 1...8 - номер модификации опоры и цепность;
- Ф - фланцевое соединение с фундаментом;
- 4 - с расширенной базой (отсутствие индекса указывает на узкобазную опору);
- Р - с применением разрядников ОПН, Т - тросостойка на два грозотроса.
Характеристики некоторых одноцепных опор ЛЭП 110кВ
(проект 3.407.2-182.09 ЗАО ВНПО «РОСЛЭП»)
| Наименование |
Ветровой район |
Гололёдный район |
Высота опоры, м |
Высота до нижней траверсы, м |
Число стоек на опору |
Сечение стоек низ/верх, мм |
Масса опоры, кг |

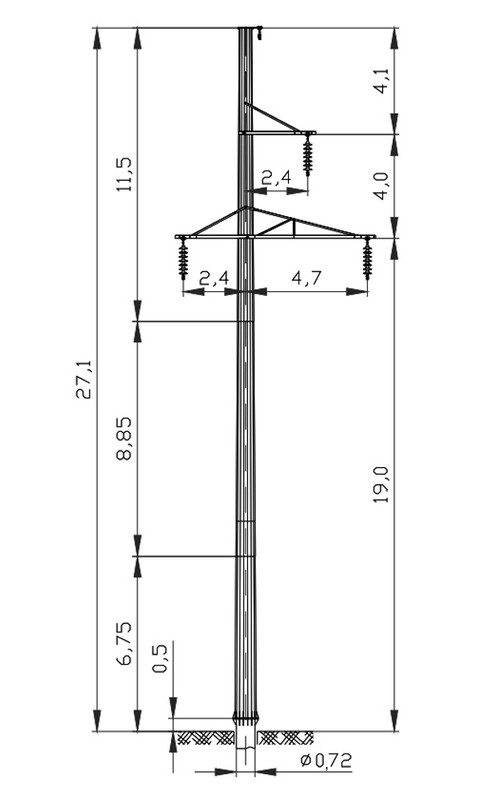

| ПМ110-1Ф | II-V | I-V | 27,1 | 19 | 1 | 750/200 | 2775 |
| ПМ110-1ФТ | I-V | I-IV | 24,7 | 16,9 | 1 | 750/200 | 2540 |

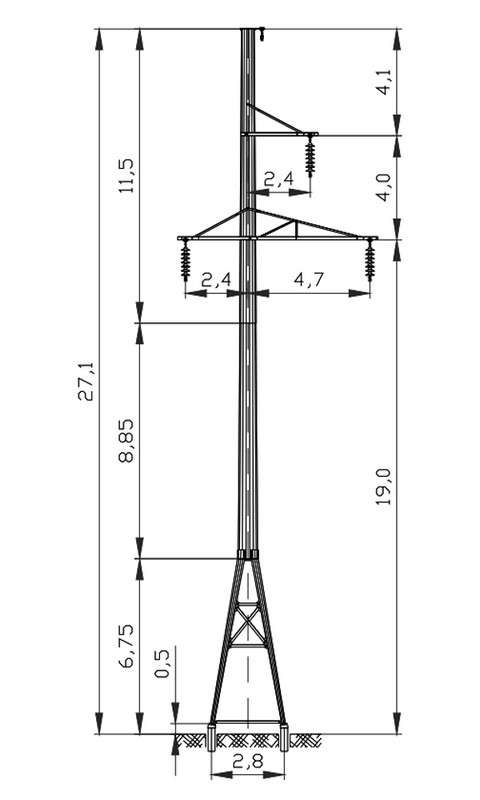

| ПМ110-1Ф4 | II-V | I-V | 27,1 | 19 | 1 | - | 2250 |
| ПМ110-3Ф | II-V | I-V | 22,3 | 15 | 1 | 750/200 | 1302 |

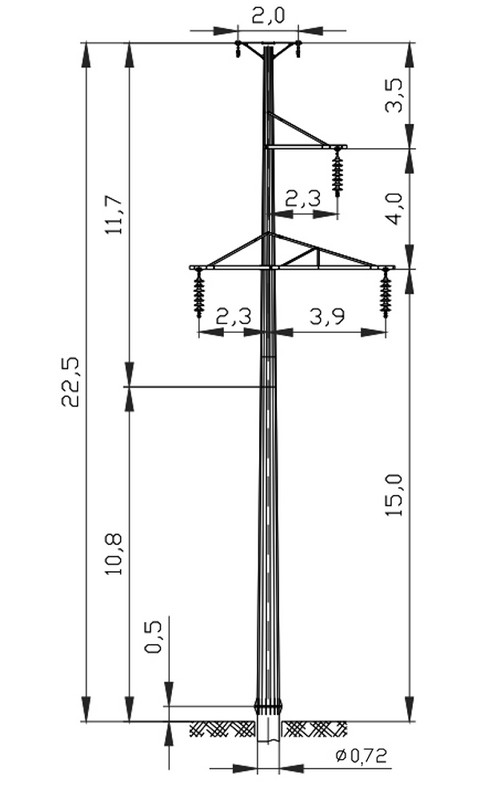

| ПМ110-3ФТ | II-V | I-V | 22,5 | 15 | 1 | 750/200 | 1417 |
| ПМ110-3Ф4 | II-V | I-V | 22,3 | 15 | 1 | - | 1100 |

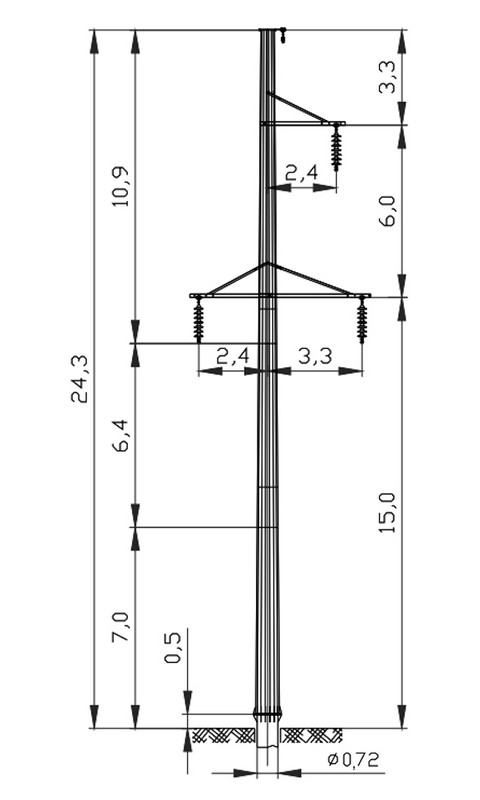

| ПМ110-5Ф | IV-VII | IV-VII | 24,3 | 15 | 1 | 750/200 | 2650 |

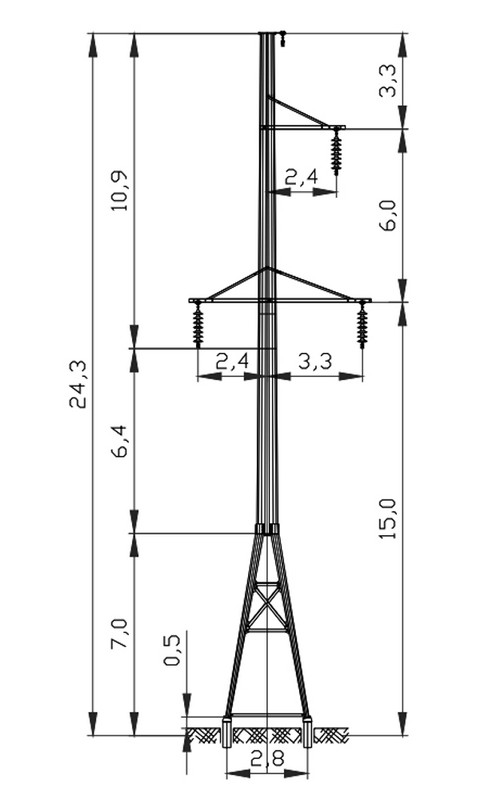

| ПМ110-5Ф4 | IV-VII | IV-VII | 24,3 | 19 | 1 | - | 2440 |

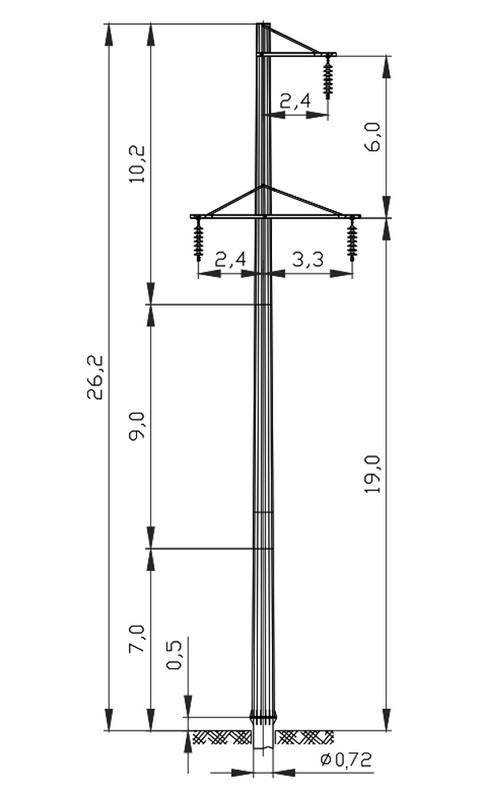

| ПМ110-7ФP | IV-VII | IV-VII | 26,2 | 19 | 1 | 1020 | 2149 |

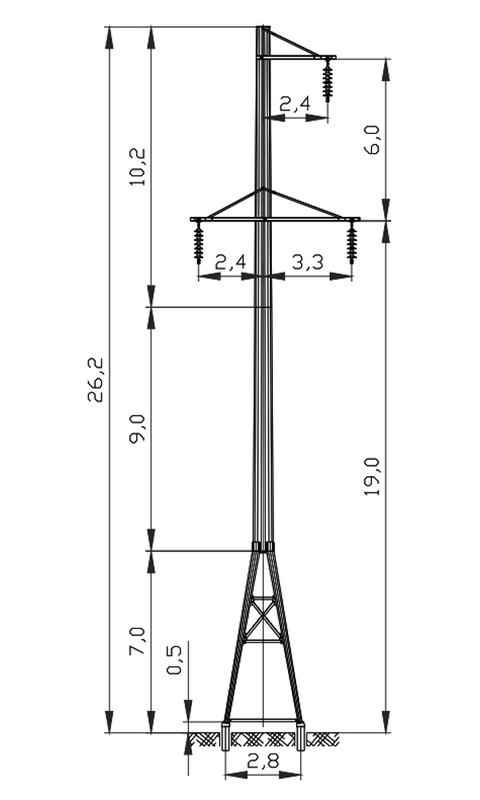

| ПМ110-7Ф4P | IV-VII | IV-VII | 26,2 | 19 | 1 | - | 1861 |

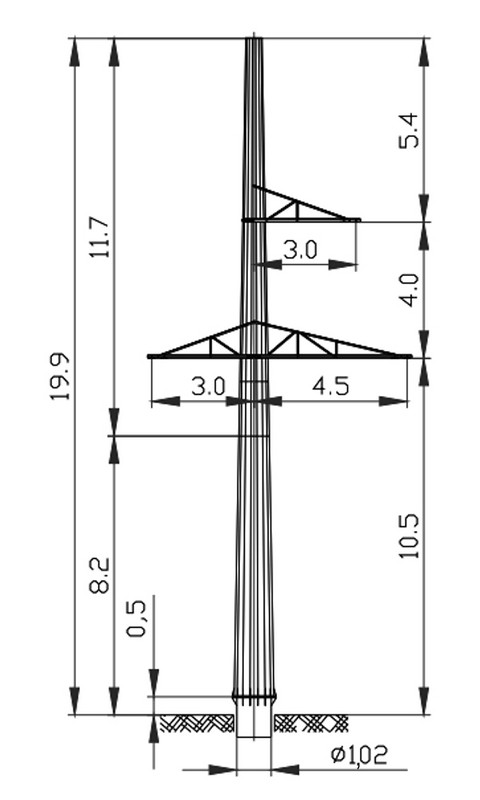

| АМ110-1Ф | II-V | I-V | 19,9 | 10,5 | 1 | - | 3159 |

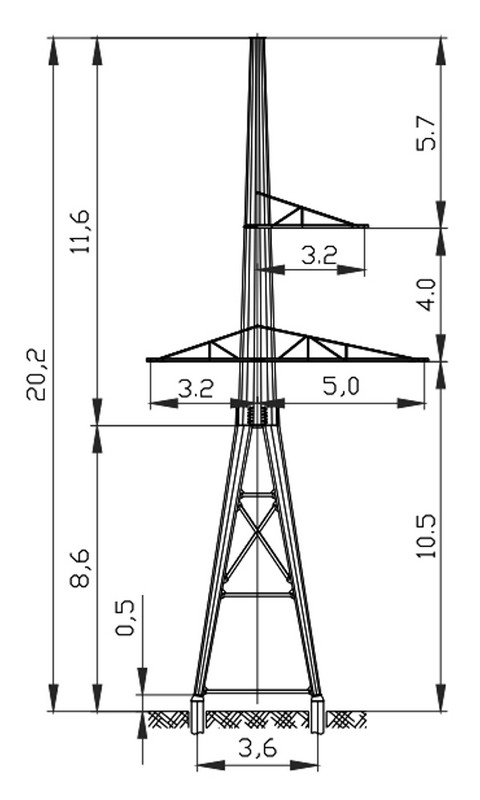

| АМ110-3Ф4 | II-V | I-V | 20,2 | 10,5 | 1 | - | 3370 |

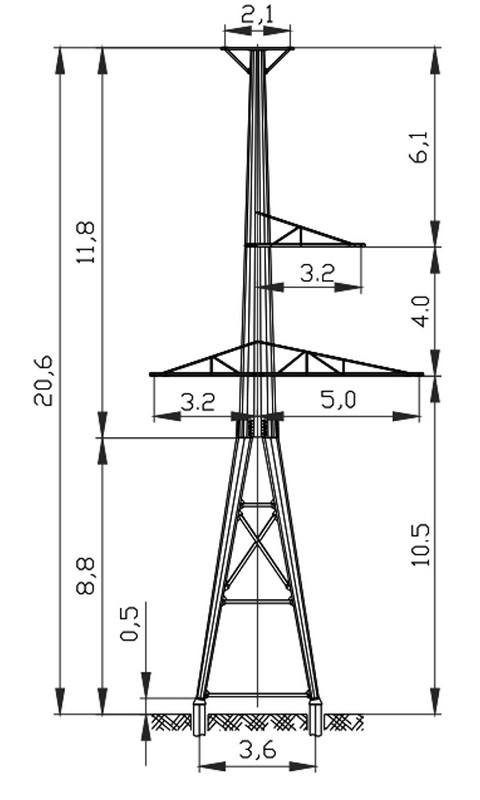

| АМ110-3Ф4Т | II-V | I-V | 20,6 | 10,5 | 1 | - | 3491 |

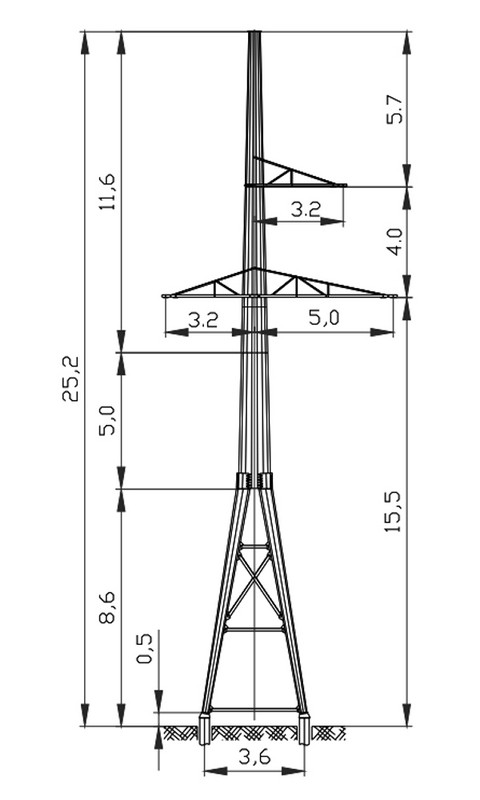

| АМ110-3Ф4+5 | II-V | I-V | 25,2 | 15,5 | 1 | - | 4799 |

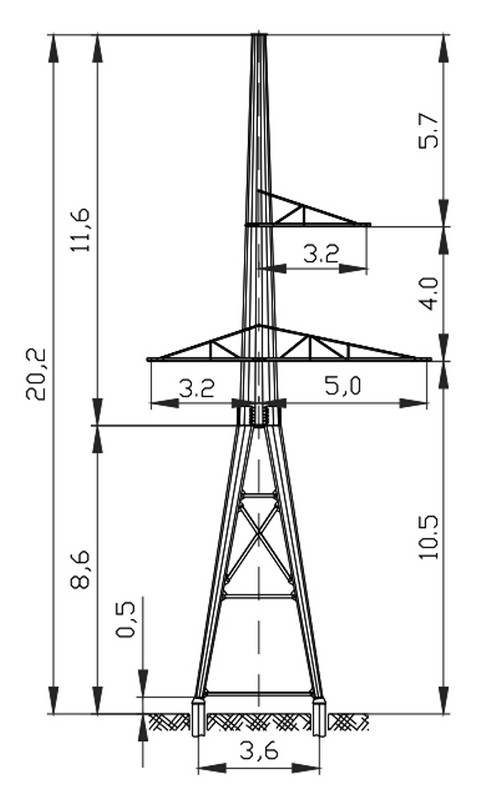

| АМ110-5Ф4 | IV-VII | IV-VII | 20,2 | 10,5 | 1 | - | - |

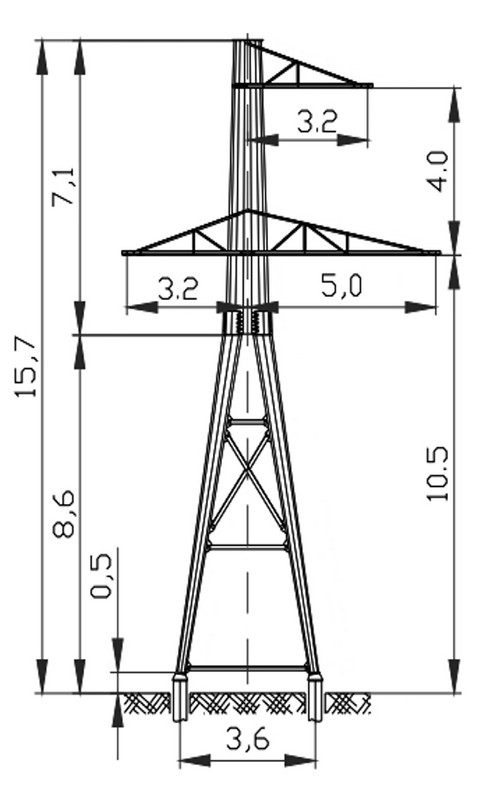

| АМ110-5Ф4Р | IV-VII | IV-VII | 15,7 | 10,5 | 1 | - | - |
Характеристики некоторых двухцепных опор ЛЭП 110кВ
(проект 3.407.2-182.09 ЗАО ВНПО «РОСЛЭП»)
| Наименование |
Ветровой район |
Гололёдный район |
Высота опоры, м |
Высота до нижней траверсы, м |
Число стоек на опору |
Сечение стоек низ/верх, мм |
Масса опоры, кг |
| ПМ110-2Ф | II-V | I-V | 31,2 | 19 | 1 | 820/200 | 2856 |
| ПМ110-2Ф4 | II-V | I-V | 31,2 | 19 | 1 | - | - |
| ПМ110-4Ф | II-V | I-V | 26,3 | 15 | 1 | 820/200 | - |
| ПМ110-4Ф4Т | II-V | I-V | 26,5 | 15 | 1 | - | - |
| ПМ110-6Ф | IV-VII | IV-VII | 30,3 | 15 | 1 | 820/200 | - |
| ПМ110-6Ф4 | IV-VII | IV-VII | 30,3 | 15 | 1 | - | - |
| ПМ110-8ФР | IV-VII | IV-VII | 32,2 | 19 | 1 | 820/200 | - |
| ПМ110-8Ф4Р | IV-VII | IV-VII | 32,2 | 19 | 1 | - | - |
| АМ110-2Ф | II-V | I-V | 23,9 | 10,5 | 1 | 1020 | - |
| АМ110-4Ф4 | II-V | I-V | 24,2 | 10,5 | 1 | - | - |
| АМ110-4Ф4Т | II-V | I-V | 24,6 | 10,5 | 1 | - | - |
| АМ110-4Ф4+5 | II-V | I-V | 29,2 | 15,5 | 1 | - | - |
| АМ110-6Ф4 | IV-VII | IV-VII | 24,2 | 10,5 | 1 | - | - |
| АМ110-6Ф4Р | IV-VII | IV-VII | 19,7 | 10,5 | 1 | - | - |
