Стальные многогранные опоры ЛЭП 35 кВ
(проект 22.0098 ОАО «НТЦ электроэнергетики»)
Стальные многогранные двухцепные опоры ПМ35-2, ПМ35-4, ПМ35-6, ППМ35-4, ППМ35-6, ОПМ35-2, ОПМ35-4, ОПМ35-6, КМ35-6, ПКМ35-6, УАМ35-6, УАМ35-4, КМ35-4, УПМ35-4, УПМ35-6 изготавливаются по типовому проекту шифр 22.0098 ОАО «НТЦ электроэнергетики» и предназначены для ЛЭП 35 кВ.
Расшифровка условного обозначения опор
- П - промежуточная, А - анкерная, У - угловая, О - ответвительная, К- концевая;
- М - многогранная;
- 35 - класс напряжения ВЛ;
- 2,4,6 - номер модификации опоры и цепность.
Характеристики некоторых опор ЛЭП 35 кВ
(проект 22.0098 ОАО «НТЦ электроэнергетики»)
Наименование |
Ветровой район |
Гололёдный район |
Высота опоры, м |
Высота до нижней траверсы, м |
Число стоек на опору |
Сечение стоек низ/верх, мм |
Масса опоры, кг |

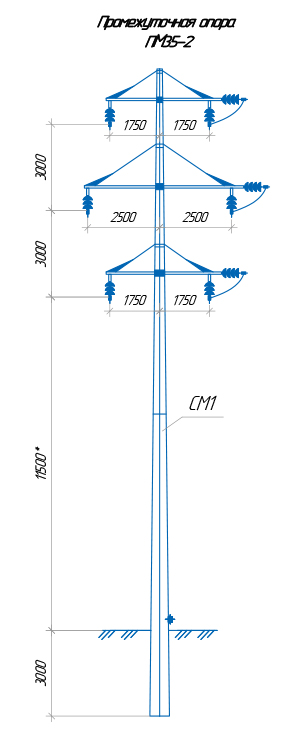

ПМ35-2 | I-V | I-IV | 18,6 | 13,5 | 1 | 620/200 | 1236 |

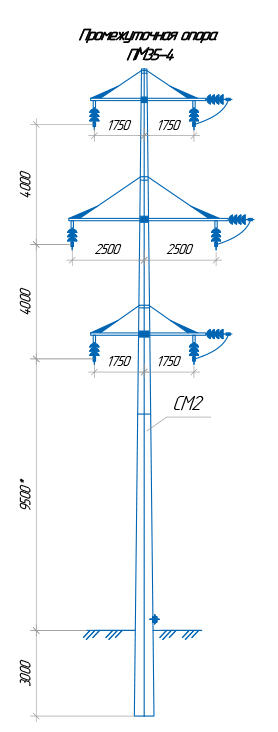

ПМ35-4 | I-V | I-IV | 18,6 | 13,5 | 1 | 620/200 | 1476 |

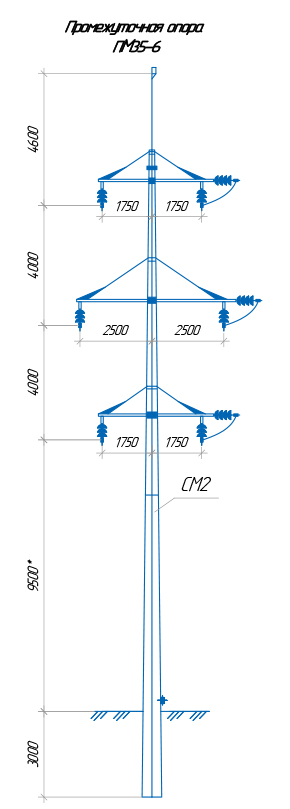

ПМ35-6 | I-V | I-IV | 18,6 | 13,5 | 1 | 620/200 | 1546 |

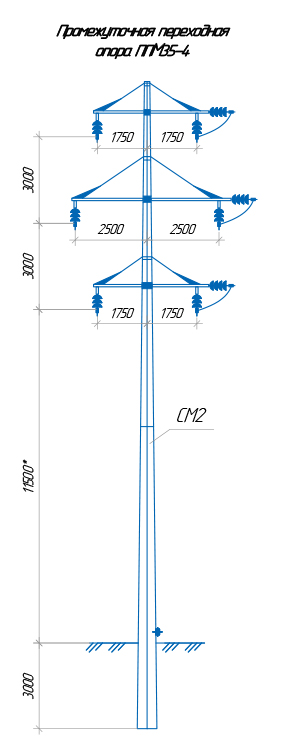

ППМ35-4 | I-V | I-IV | 18,6 | 13,5 | 1 | 620/200 | 1474 |

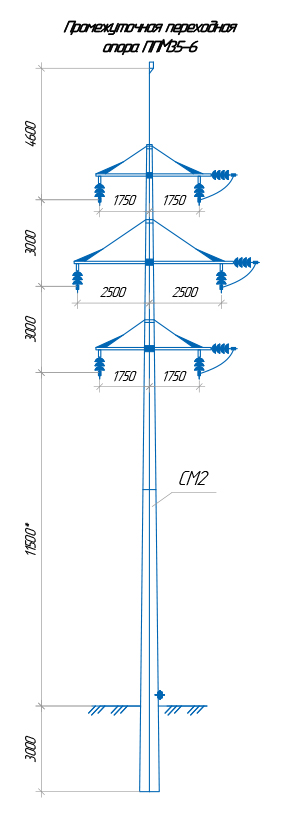

ППМ35-6 | I-V | I-IV | 18,6 | 13,5 | 1 | 620/200 | 1544 |

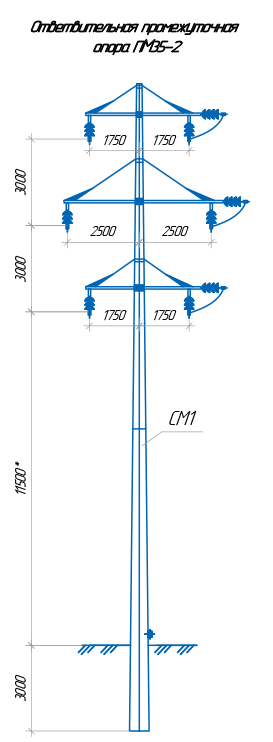

ОПМ35-2 | I-V | I-IV | 18,6 | 13,5 | 1 | 620/200 | 1238 |

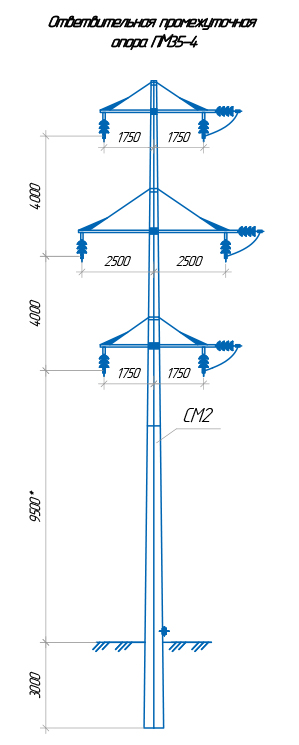

ОПМ35-4 | I-V | I-IV | 18,6 | 13,5 | 1 | 620/200 | 1476 |

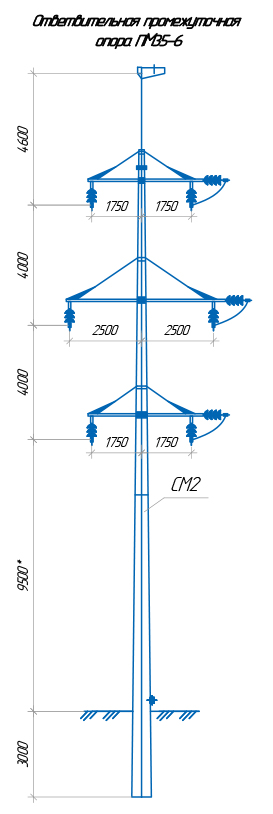

ОПМ35-6 | I-V | I-IV | 18,6 | 13,5 | 1 | 620/200 | 1477 |

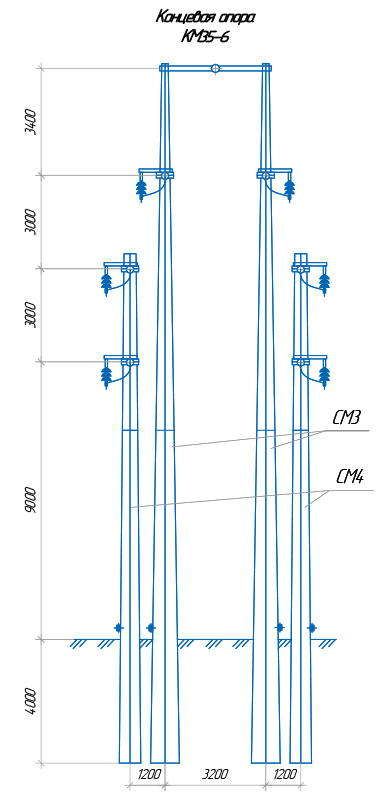

КМ35-6 | I-V | I-IV | 12,5 (18,6) | 10,5 | 4 | 750/346(200) | 7521 |
ПКМ35-6 | I-V | I-IV | 18,6 | 10,5 | 1 | 750/200 | 2248 |
УАМ35-6 | I-V | I-IV | 12,5 (18,6) | 10,5 | 4 | 750/346(200) | 7509 |

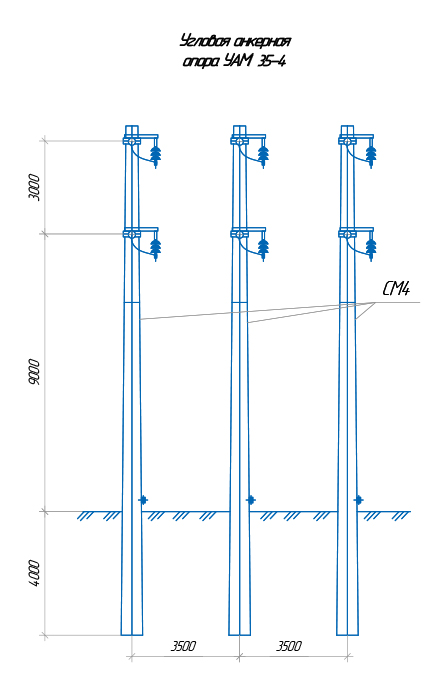

УАМ35-4 | I-V | I-IV | 12,5 | 10,5 | 3 | 750/346 | 5214 |

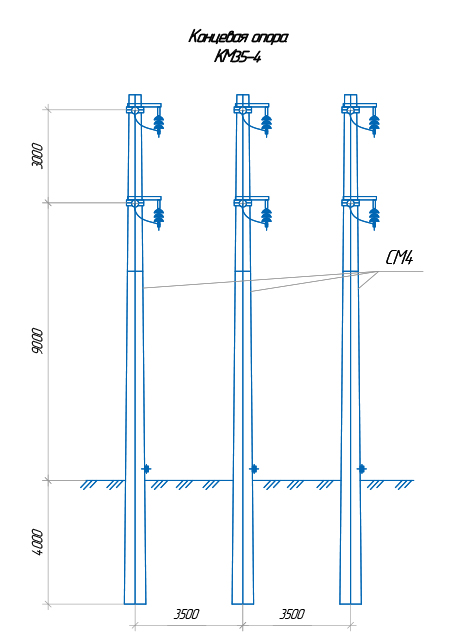

КМ35-4 | I-V | I-IV | 12,5 | 10,5 | 3 | 750/346 | 5214 |
УПМ35-4 | I-V | I-IV | 18,6 | 10,5 | 2 | 750/200 | 4142 |

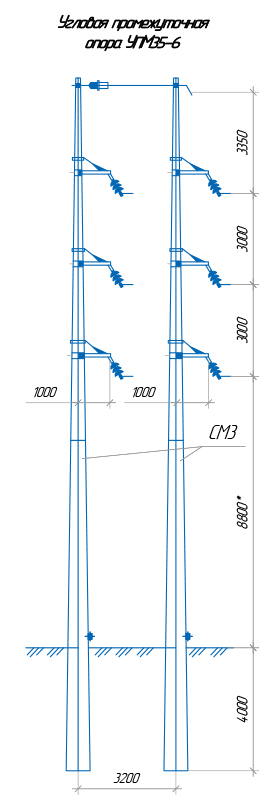

УПМ35-6 | I-V | I-IV | 12,5 | 10,5 | 2 | 750/200 | 4206 |
Стальные многогранные опоры ЛЭП 35кВ
(проект ТСК.35.01 ЗАО ДЗМК «Метако»)
Стальные многогранные двухцепные опоры ПМ35-2Ф, АМ35-2Ф изготавливаются по типовому проекту МЕТАКО-ТСК.35.01 и предназначены для ЛЭП 35кВ.
На опорах данного проекта предусмотрена подвеска сталеалюминевых проводов АС 120/19. Опоры рассчитаны на применение подвесных стеклянных и полимерных изоляторов.
Расшифровка условного обозначения опор
- П - промежуточная, А - анкерная;
- М - многогранная;
- 35 - класс напряжения ВЛ;
- 2 - номер модификации опоры и цепность;
- Ф - фланцевое соединение с фундаментом.
Характеристики некоторых опор ЛЭП 35 кВ (проект ТСК.35.01 МЕТАКО)
Наименование |
Ветровой район |
Гололёдный район |
Высота опоры, м |
Высота до нижней траверсы, м |
Число стоек на опору |
Сечение стоек низ/верх, мм |
Масса опоры, кг |

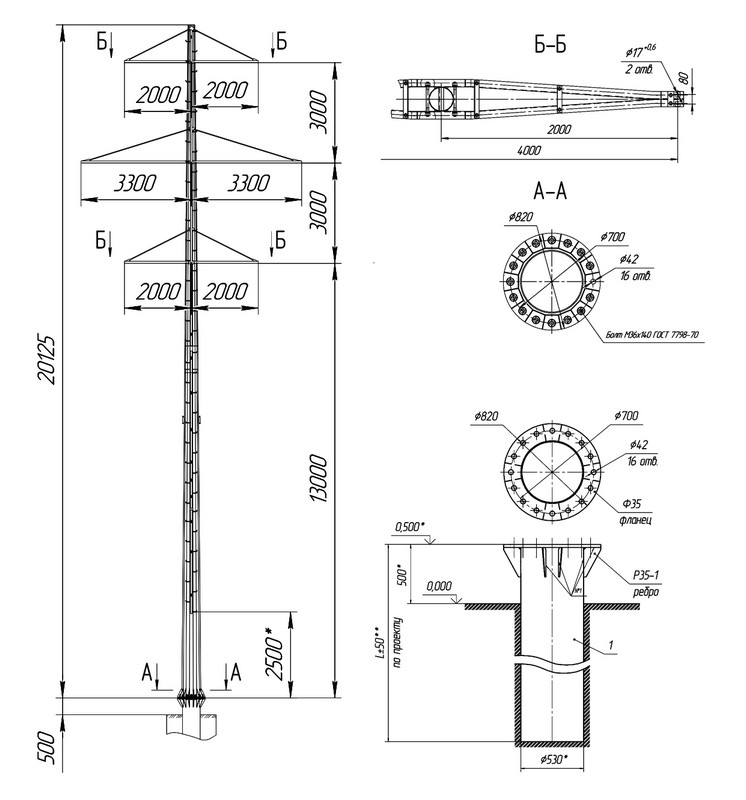

ПМ35-2Ф | I-III | I-III | 19,6 | 13,5 | 1 | 580 | 1468+20 |

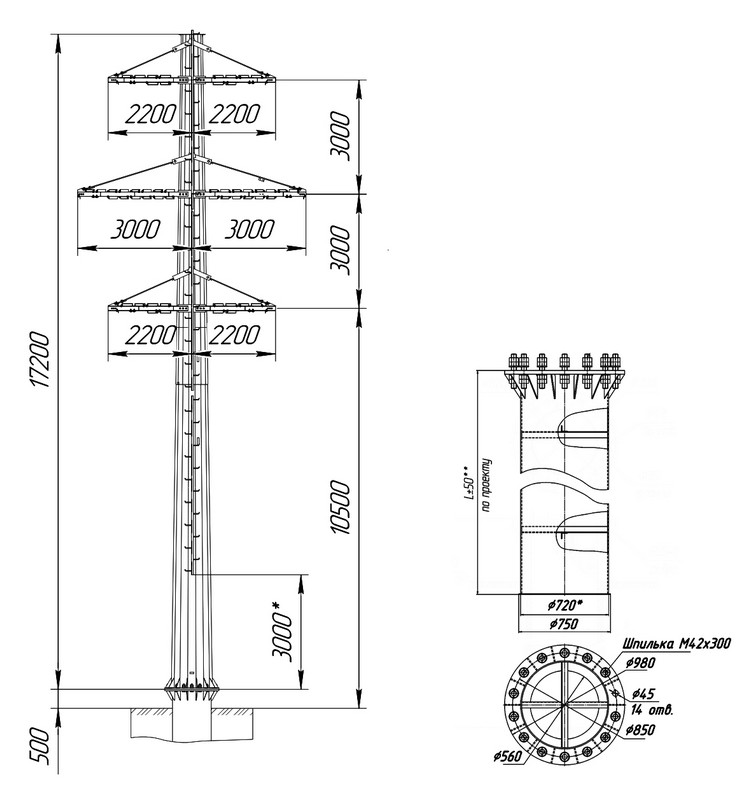

АМ35-2Ф | I-IV | I-VII | 17,7 | 10,5 | 1 | - | - |
