Стальные многогранные опоры ЛЭП 220кВ
(проект 26.0069, 27.0003, 27.0009, 28.0002 и 28.0004 ОАО «НТЦ электроэнергетики»)
Многогранные опоры, разработанные ОАО «НТЦ электроэнергетики», предназначены для строительства ВЛ напряжением 220кВ и имеют следующую маркировку:
Одноцепные многогранные опоры:
- ПМ220-1; ПМ220-3; ПМ220-5 – типовой проект 26.0069;
- УМ220-1; УМ220-3; КМ220-1; АМ220-1 – типовой проект 27.0003;
- ПМ220-1к; УМ220-1к; КМ220-1к – типовой проект 28.0002.
Двухцепные многогранные опоры:
- ПМ220-2 – типовой проект 27.0009;
- АМ220-2; УМ220-2; КМ220-2 – типовой проект 28.0004.
Расшифровка условного обозначения опор
- П - промежуточная, А - анкерная; У - угловая, ПП - промежуточная переходная;
- М - многогранная;
- 220 - класс напряжения ВЛ;
- 1, 2, 3, 4, 5 - номер модификации опоры и цепность.
Конструкции, разработанные в указанных проектах, одностоечные, на основе стальных многогранных стоек, имеют фланцевое соединение с фундаментом. Фундамент выполнен в виде трубы с фланцем. Многогранные стойки промежуточных опор состоят из нескольких секций с телескопическим стыком и собираются при помощи лебедки при монтаже.
Кроме того ОАО «НТЦ электроэнергетики» разработаны многогранные опоры АМ220-4, АМ220-4ф, АМ220-4-2Т, АМ220-4ф-2Т, КМ220-4, АМ220-5, ПМ220-7, ПМ220-7ф, ПМ220-8 предназначенные для эксплуатации на ЛЭП 220кВ в особогололедных районах.
Особенности применения опор
На опорах указанных проектов предусмотрена подвеска сталеалюминевых проводов АС 300/39, АС 400/51 и грозозащитного троса ТК11. Опоры рассчитаны на применение подвесных стеклянных изоляторов ПС300В для провода и ПС160Д для грозотроса.
Характеристики некоторых опор ЛЭП 220кВ
(проект 26.0069, 27.0003, 27.0009 и 28.0004 ОАО «НТЦ электроэнергетики»)
| Наименование |
Ветровой район |
Гололёдный район |
Высота опоры, м |
Высота до нижней траверсы, м |
Число стоек на опору |
Сечение стоек низ/верх, мм |
Масса опоры, кг |
| ПМ220-1 | I-IV | I-IV | 28,5 | 19,2 | 1 | 730/466 | 4572 |
| ПМ220-2 | I-IV | I-IV | 35,7 | 19 | 1 | 1200/400 | 7409 |
| ПМ220-3 | I-IV | I-IV | 34,4 | 19,2 | 1 | 730/400 | 4646 |

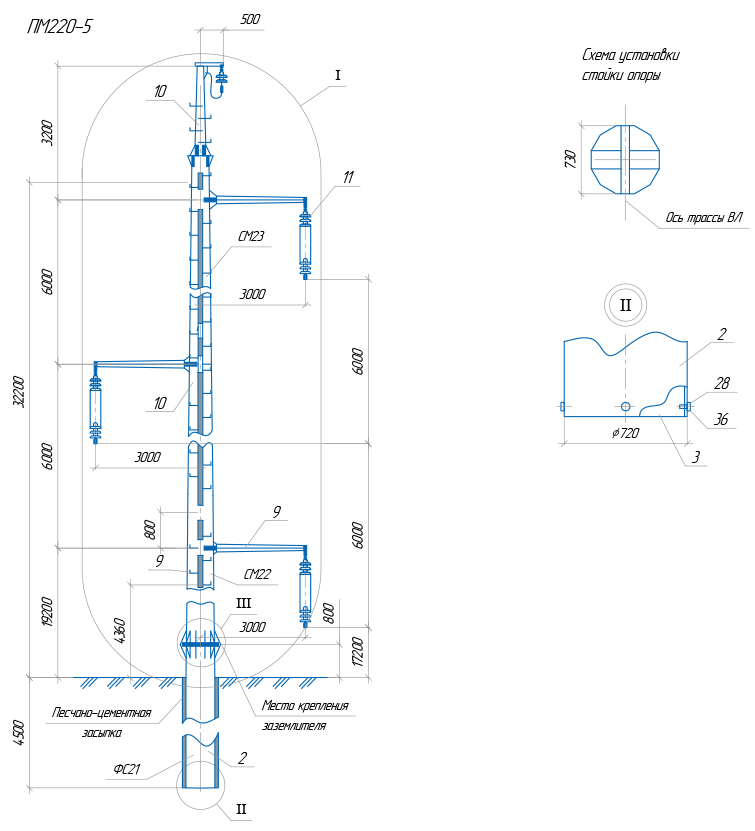

| ПМ220-5 | I-IV | I-IV | 34,4 | 19,2 | 1 | 730/400 | 4197 |
| ПМ220-7 | III-V | V-VII | 33,6 | 22,6 | 1 | 1000 | 9221 |
| ПМ220-7Ф | III-V | V-VII | 35,6 | 22,6 | 1 | 1000 | 8790 |
| ПМ220-8 | III-V | V-VII | 23,2 | 22,6 | 1 | - | 13346 |

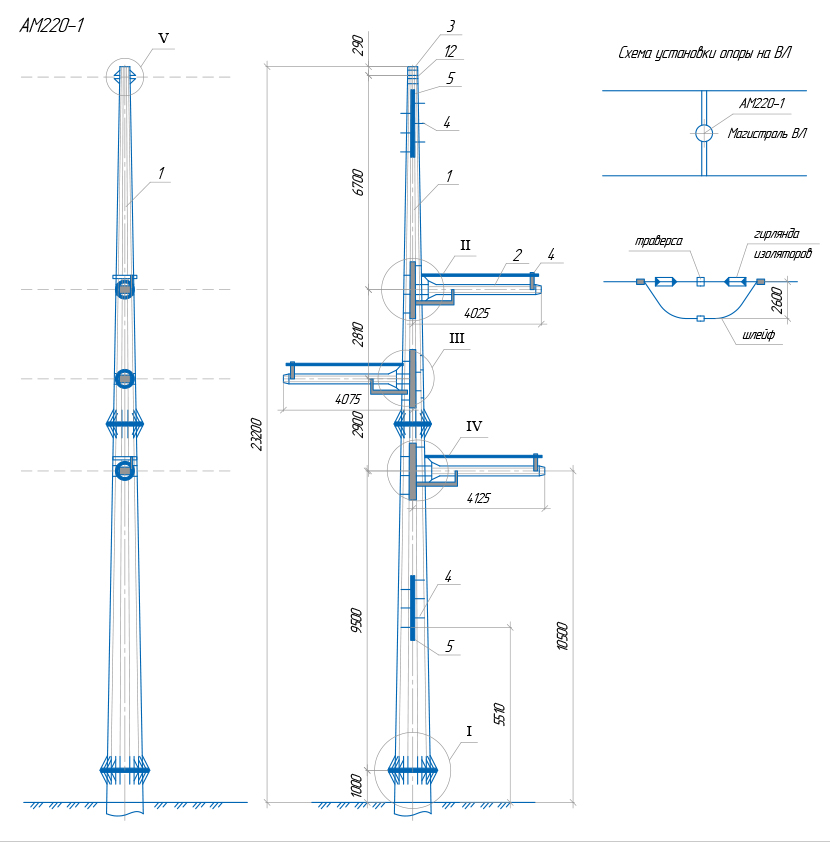

| АМ220-1 | I-IV | I-IV | 27,8 | 10,5 | 1 | 1200/400 | 6218 |
| АМ220-2 | I-IV | I-IV | 34,5 | 10,5 | 1 | - | 17195 |

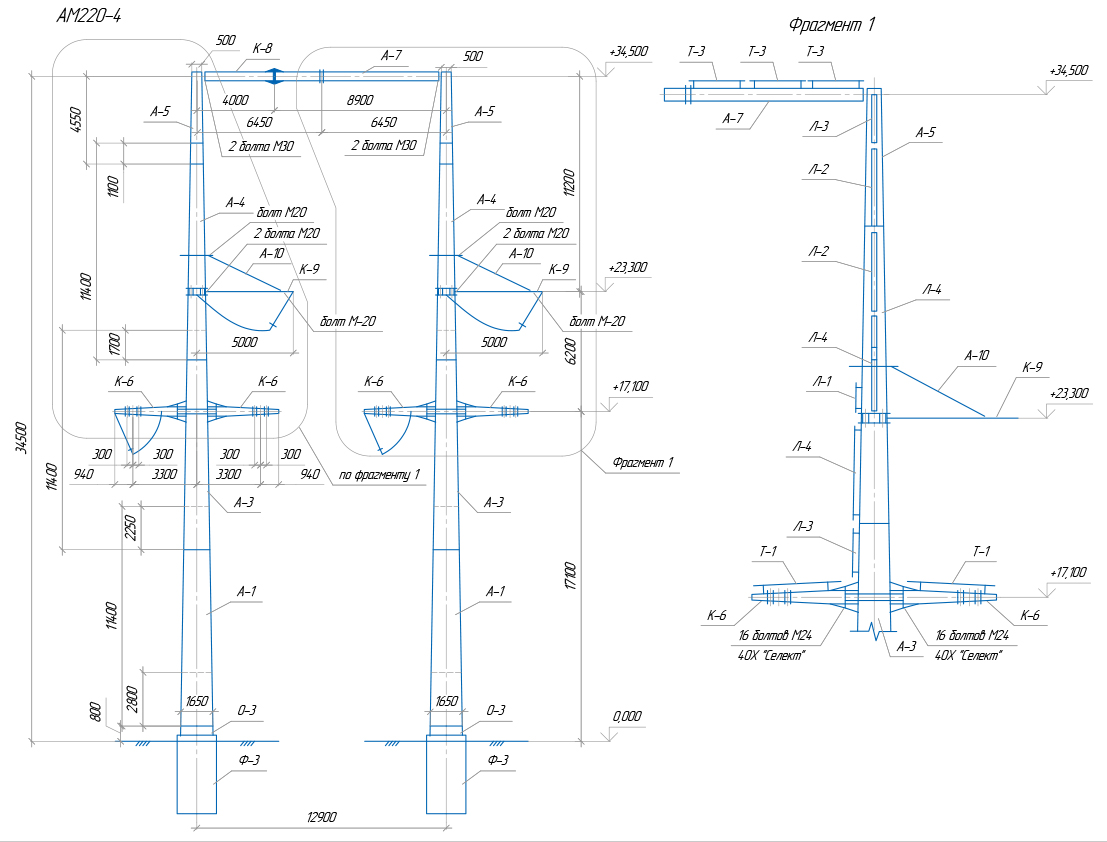

| АМ220-4 | III-V | V-VII | 34,5 | 17,1 | 2 | 1650/500 | 29020 |
| АМ220-4Ф | III-V | V-VII | 34,5 | 17,1 | 2 | 1650/500 | 28145 |
| АМ220-4-2Т | III-V | V-VII | 34,5 | 17,1 | 2 | 1650 | 26303 |
| АМ220-4Ф-2Т | III-V | V-VII | 30,6 | 17,1 | 2 | 1650 | 25426 |
| АМ220-5 | III-V | V-VII | 23,2 | 17,1 | 1 | - | 11288 |
| УМ220-1 | I-IV | I-IV | 27,8 | 10,5 | 1 | 1700/400 | 8977 |
| УМ220-2 | I-IV | I-IV | 23,2 | 10,5 | 1 | - | 17195 |
| УМ220-3 | I-IV | I-IV | 23,2 | 10,5 | 1 | 1200/400 | 6218 |
| КМ220-1 | I-IV | I-IV | 23,2 | 10,5 | 1 | 1700/400 | 8977 |
| КМ220-2 | I-IV | I-IV | 23,2 | 10,5 | 1 | - | 17195 |
| КМ220-4 | III-V | V-VII | 35 | 17,1 | 2 | - | 35000 |
Стальные многогранные опоры ЛЭП 220кВ
(разработчик ОАО «СевЗап НТЦ»)
Стальные многогранные двухцепные концевые опоры 2МК220, 2МК220+8,5 разработаны ОАО «СевЗап НТЦ» для перехода воздушной линии в кабельную на ЛЭП 220 кВ. Концевые опоры выполнены одностоечными с вертикальным расположением проводов.
Опоры рассчитаны на нагрузки от проводов марки АСК300/66, двух грозозащитных тросов и кабеля с изоляцией из сшитого полиэтилена. Для размещения кабельного оборудования, установки концевых муфт и ОПН для удобства обслуживания на опоре размещена площадка с настилами и ограждением.
Характеристики некоторых опор ЛЭП 220кВ
(разработчик ОАО «СевЗап НТЦ»)
| Наименование |
Ветровой район |
Гололёдный район |
Высота опоры, м |
Высота до нижней траверсы, м |
Число стоек на опору |
Сечение стоек низ/верх, мм |
Масса опоры, кг |
| 2МК220 | V | IV | 31,9 | 16 | 1 | 2470 | 37000 |
| 2МК220+8,5 | V | IV | 40,4 | 24,5 | 1 | - | - |
Стальные многогранные опоры ЛЭП 220 кВ
(разработчик ЗАО ДЗМК «Метако»)
Стальные многогранные одноцепные опоры ПБМ220-1, ПМ220-1ф, многогранные двухцепные опоры ПМ220-2Т, ПБМ220-2, ПМ220-2ф, ПМ220-2ф4, ПМ220-8ф разработаны и изготавливаются ЗАО ДЗМК «Метако» и предназначены для ЛЭП 220 кВ.
На указанных опорах предусмотрена подвеска сталеалюминевых проводов АС 300/39, АС 400/51 и грозозащитного троса ТК11, ТК100. Опоры рассчитаны на применение подвесных стеклянных изоляторов ПС300В для провода и ПС160Д для грозотроса.
Характеристики некоторых опор ЛЭП 220кВ
(разработчик ЗАО ДЗМК «Метако»)
| Наименование |
Ветровой район |
Гололёдный район |
Высота опоры, м |
Высота до нижней траверсы, м |
Число стоек на опору |
Сечение стоек низ/верх, мм |
Масса опоры, кг |
| ПБМ220-1 | I-IV | I-IV | 24 | 16 | 1 | 760 | - |
| ПБМ220-2 | I-IV | I-IV | 27,1 | 12,3 | 1 | - | |
| ПМ220-1ф | I-IV | I-IV | 27,63 | 18,3 | 1 | 760 | - |
| ПМ220-2ф | I-IV | I-IV | 35,7 | 19 | 1 | 1200 | - |
| ПМ220-2ф4 | IV | II | 36,3 | 19,6 | 1 | 3600x3600 | - |
| ПМ220-2Т | I-IV | I-IV | 35,7 | 19 | 1 | 1200 | - |
| ПМ220-8ф | III-V | III-V | 33,6 | 19,9 | 1 | - | - |
