Стальные многогранные опоры ЛЭП 6-10кВ

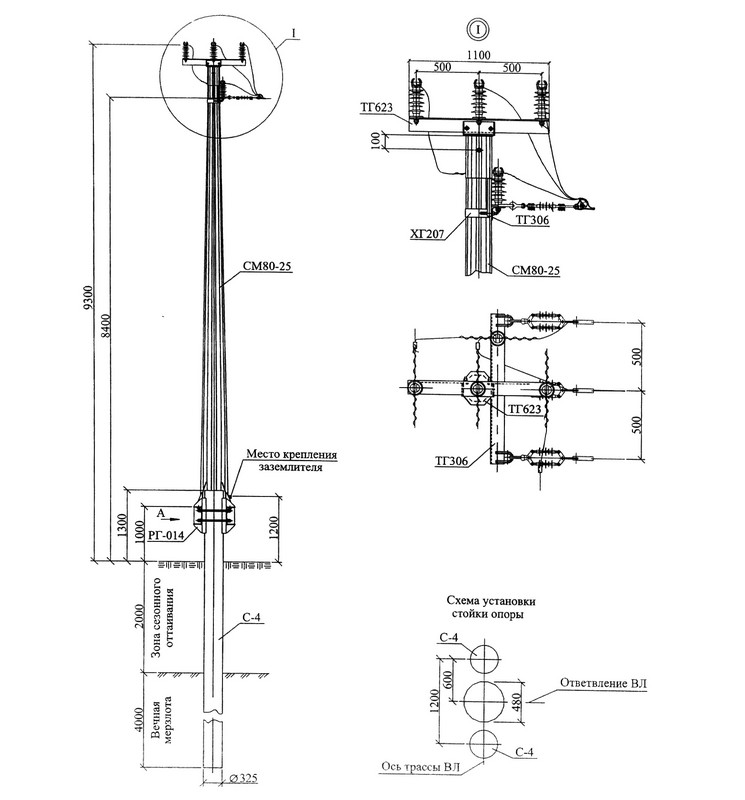

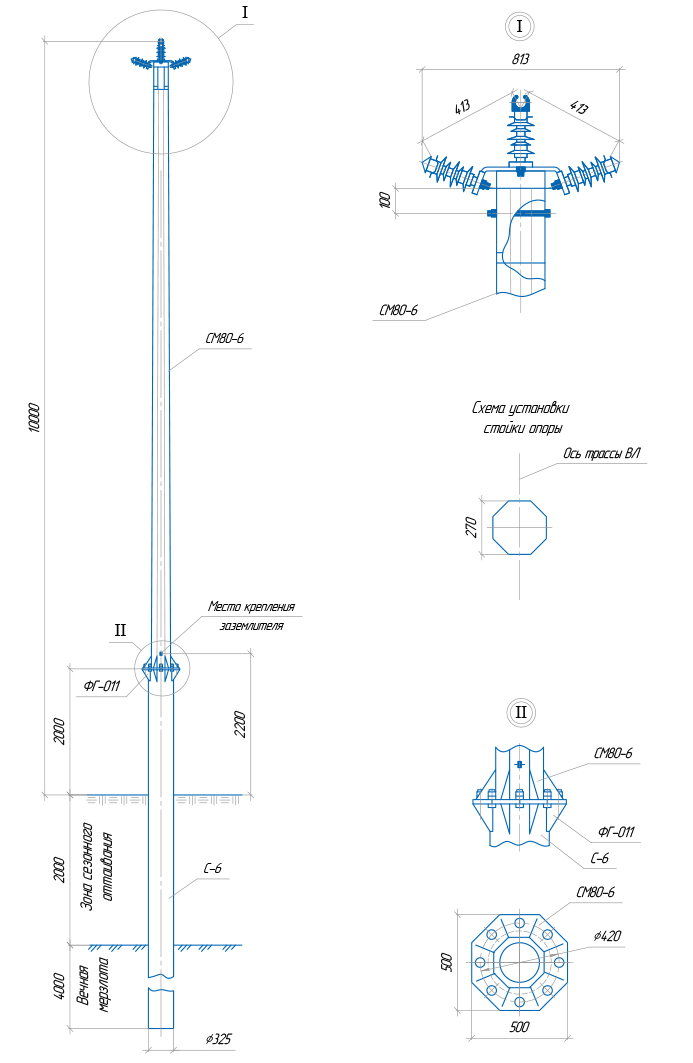

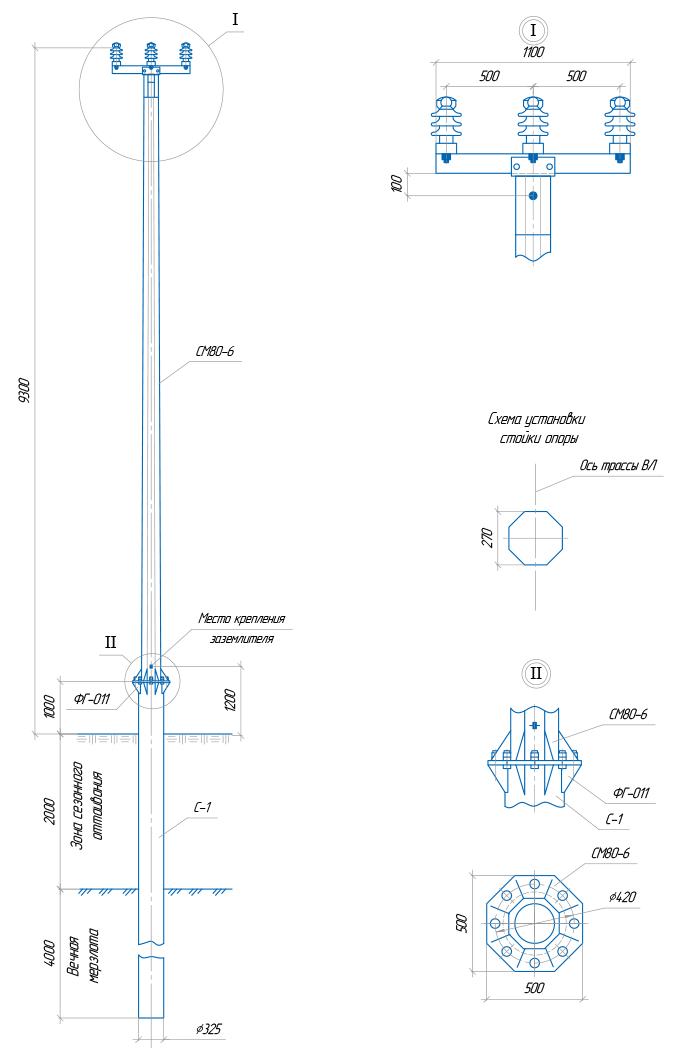

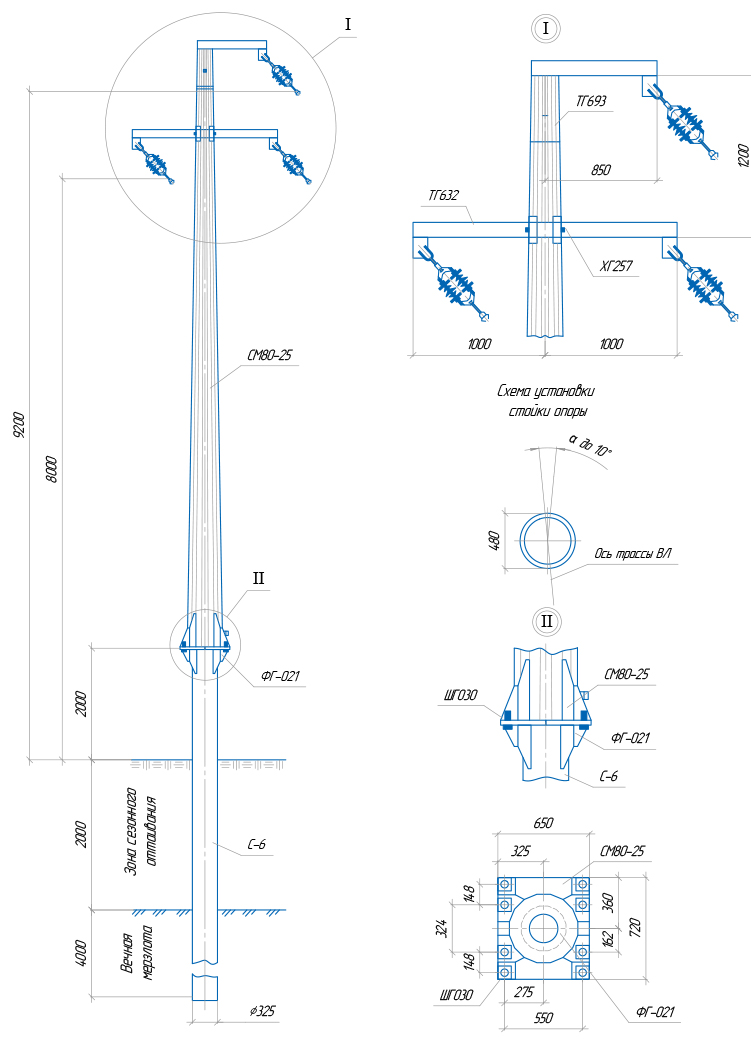

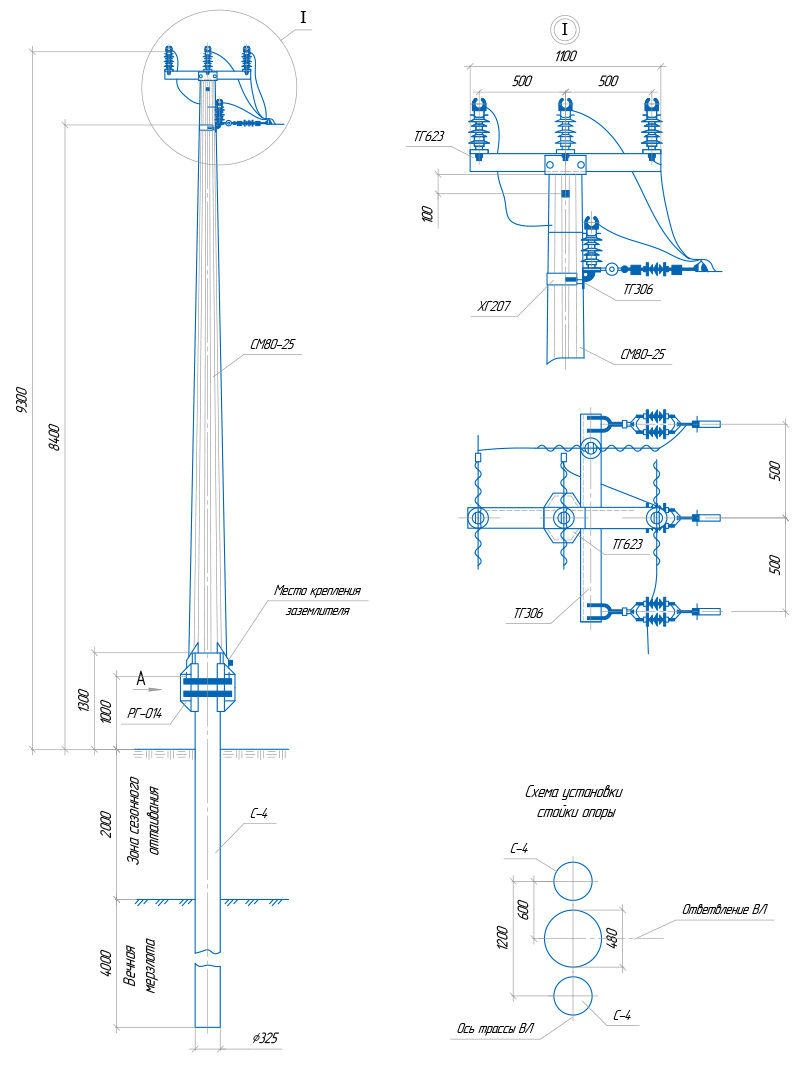

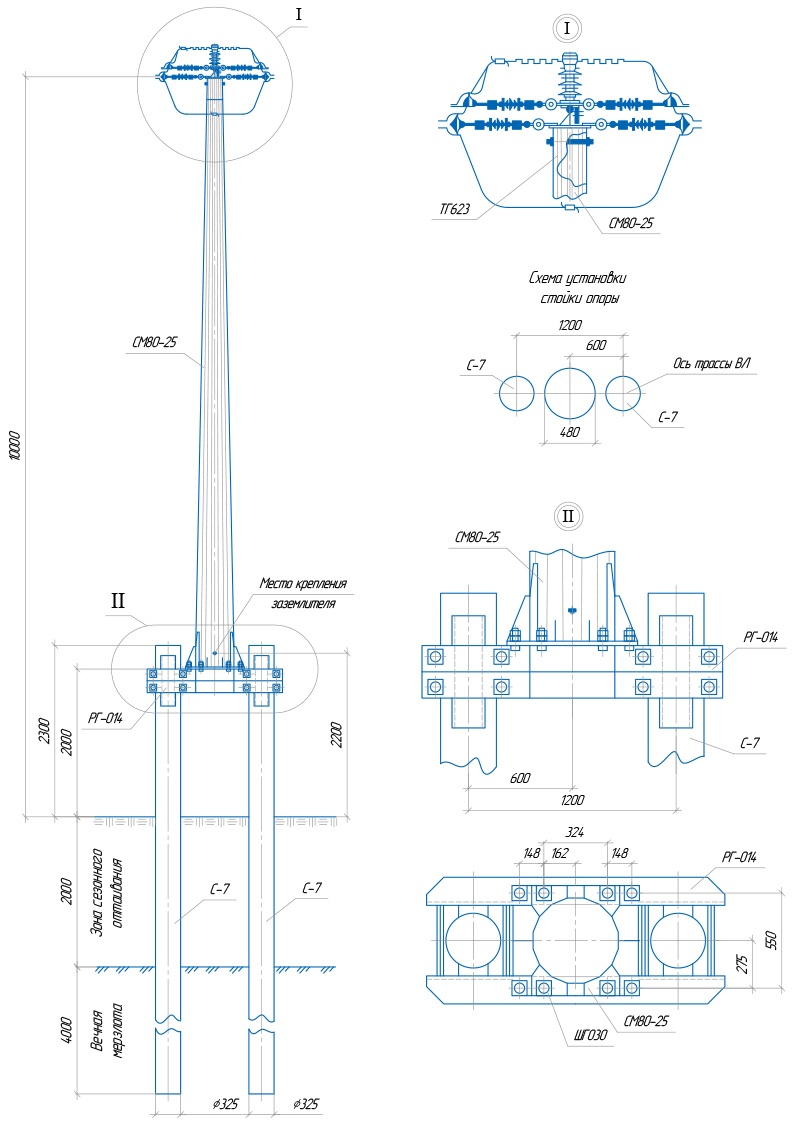

(проект 28.0006 ОАО «НТЦ электроэнергетики»)Стальные многогранные одноцепные опоры повышенной надежности для применения в вечномерзлых грунтах с учетом сезонного оттаивания до двух метров: Пс10-11, Пс10-13, Пс10-15, УПс10-10, УПс10-12, Ас10-5, Кс10-5, УАс10-5, ОАс10-5, ППс10-11, ПАс10-5, ПУАс10-5; и для обычных (минеральных) грунтов: Пс10-12, Пс10-14, Пс10-16, УПс10-11, УПс10-13, Ас10-6, Кс10-6, УАс10-6, ОАс10-6, ППс10-12, ПАс10-6, ПУАс10-6 изготавливаются по типовому проекту шифр 28.0006 ОАО «НТЦ электроэнергетики» и предназначены для ЛЭП 6(10) кВ.
Опоры разработаны для подвески защищенных проводов типа СИП-3 с номинальным сечением токопроводящей жилы 50, 70, 95 и 120 мм2. Опоры рассчитаны на применение моноблока типа ИЛМ, стержневых изоляторов ИЛОК, ЛОСК, штыревых изоляторов ИШП-20, подвесных изоляторов ПСП70, КСП 70/10, изолирующей подвески типа ЛДИ.
Расшифровка условного обозначения опор
- П - промежуточная, А - анкерная, У - угловая, К- концевая, О - ответвительная, ПА - переходная анкерная и т.д.;
- с - индекс модификации опоры;
- 10 - класс напряжения ВЛ;
- 5, 6, 11-16 - номер модификации опоры.
Характеристики некоторых опор ЛЭП 10кВ
(проект 28.0006 ОАО «НТЦ электроэнергетики»)
| Наименование |
Ветровой район |
Гололёдный район |
Высота опоры, м |
Высота до нижней траверсы, м |
Число стоек на опору |
Сечение стоек низ/верх, мм |
Масса опоры, кг |
| Пс10-11 | I-V | I-V | 9 | 9 | 1 | 270 | 212,3 |
| Пс10-12 | I-V | I-V | 9 | 9 | 1 | 270 | 212,3 |
| Пс10-13 | I-V | I-V | 9,3 | 9,3 | 1 | 270 | 237 |
| Пс10-14 | I-V | I-V | 9,3 | 9,3 | 1 | 270 | 237 |
| Пс10-15 | I-V | I-V | 9,8 | 8,6 | 1 | 270 | 243,2 |
| Пс10-16 | I-V | I-V | 9,8 | 8,6 | 1 | 270 | 243,2 |
| УПс10-10 | I-V | I-V | 9,3 | 9,3 | 1 | 480 | 473 |
| УПс10-11 | I-V | I-V | 9,3 | 9,3 | 1 | 480 | 473 |
| УПс10-12 | I-V | I-V | 9,8 | 8,6 | 1 | 480 | 536,8 |
| УПс10-13 | I-V | I-V | 9,8 | 8,6 | 1 | 480 | 536,8 |
| Ас10-5 | I-V | I-V | 9 | 9 | 1 | 480 | 671 |
| Ас10-6 | I-V | I-V | 9 | 9 | 1 | 480 | 671 |
| Кс10-5 | I-V | I-V | 9 | 9 | 1 | 480 | 671 |
| Кс10-6 | I-V | I-V | 9 | 9 | 1 | 480 | 671 |
| УАс10-5 | I-V | I-V | 9 | 9 | 1 | 480 | 671 |
| УАс10-6 | I-V | I-V | 9 | 9 | 1 | 480 | 671 |
| ОАс10-5 | I-V | I-V | 9,3 | 8,4 | 1 | 480 | 689,2 |
| ОАс10-6 | I-V | I-V | 9,3 | 8,4 | 1 | 480 | 689,2 |
| ППс10-11 | I-V | I-V | 10 | 10 | 1 | 270 | 212,3 |
| ППс10-12 | I-V | I-V | 10 | 10 | 1 | 270 | 212,3 |
| ПАс10-5 | I-V | I-V | 10 | 10 | 1 | 480 | 671 |
| ПАс10-6 | I-V | I-V | 10 | 10 | 1 | 480 | 671 |
| ПУАс10-5 | I-V | I-V | 10 | 10 | 1 | 480 | 671 |
| ПУАс10-6 | I-V | I-V | 10 | 10 | 1 | 480 | 671 |
Стальные многогранные опоры ЛЭП 6-10кВ
(проект 22.0028 ОАО «НТЦ электроэнергетики»)

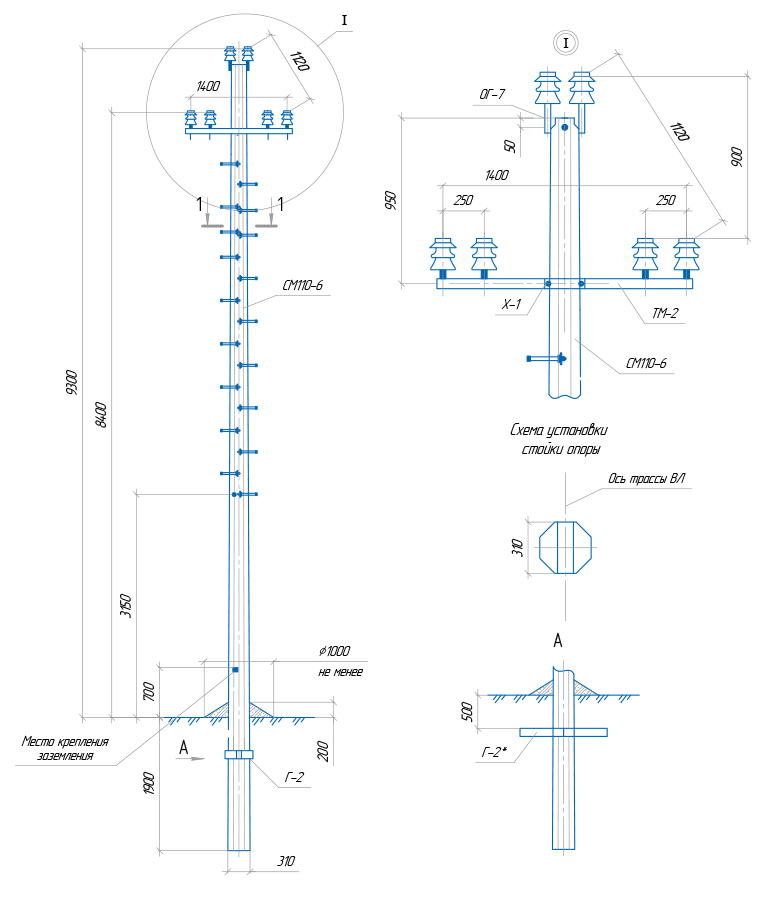

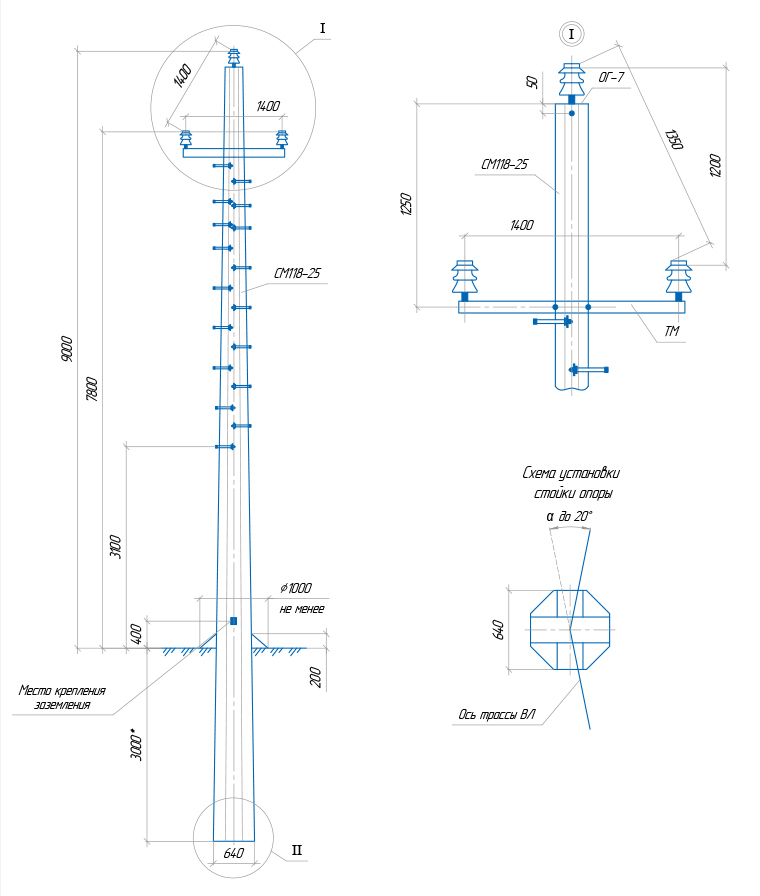

Стальные многогранные одноцепные опоры ПМ10-1, ПМ10-2, УПМ10-1, АМ10-1, УАМ10-1, ОАМ10-1, ППМ10-1, ПАМ10-1, ПАМ10-2 изготавливаются по типовому проекту шифр 22.0028 ОАО «НТЦ электроэнергетики» и предназначены для ЛЭП 6(10) кВ.
На опорах данного проекта предусмотрена подвеска сталеалюминевых проводов АС 50/8, АС 70/11, АС 95/16. Опоры рассчитаны на применение подвесных стеклянных изоляторов ПФ70В или ПС70Д, штыревых изоляторов ШФ-20Г, ШФУ-10, ШФ-10Г.
Расшифровка условного обозначения опор
- П - промежуточная, А - анкерная, У - угловая, О - ответвительная, ПА - переходная анкерная и т.д.;
- М - многогранная;
- 10 - класс напряжения ВЛ;
- 1, 2 - номер модификации опоры.
Характеристики некоторых опор ЛЭП 10 кВ
(проект 22.0028 ОАО «НТЦ электроэнергетики»)
| Наименование |
Ветровой район |
Гололёдный район |
Высота опоры, м |
Высота до нижней траверсы, м |
Число стоек на опору |
Сечение стоек низ/верх, мм |
Масса опоры, кг |
| ПМ10-1 | I-VI | I-VI | 9 | 7,8 | 1 | 310 | 318 |
| ПМ10-2 | I-VI | I-VI | 9,3 | 8,4 | 1 | 310 | 322 |
| УПМ10-1 | I-VI | I-VI | 9 | 7,8 | 1 | 640 | 677 |
| АМ10-1 | I-VI | I-VI | 8,8 | 7,7 | 1 | 640 | 672 |
| УАМ10-1 | I-VI | I-VI | 8,8 | 7,7 | 1 | 640 | 673 |
| ОАМ10-1 | I-VI | I-VI | 9 | 7,9 | 1 | 640 | 712 |
| ППМ10-1 | I-VI | I-VI | 12,5 | 11,3 | 1 | 700 | 1049 |
| ПАМ10-1 | I-VI | I-VI | 12,3 | 11,1 | 1 | 700 | 1043 |
| ПАМ10-2 | I-VI | I-VI | 12,3 | 11,1 | 1 | 700 | 1050 |
Стальные многогранные опоры ЛЭП 6-10кВ
(проект 3.407.2-181.09 ЗАО ВНПО «РОСЛЭП»)

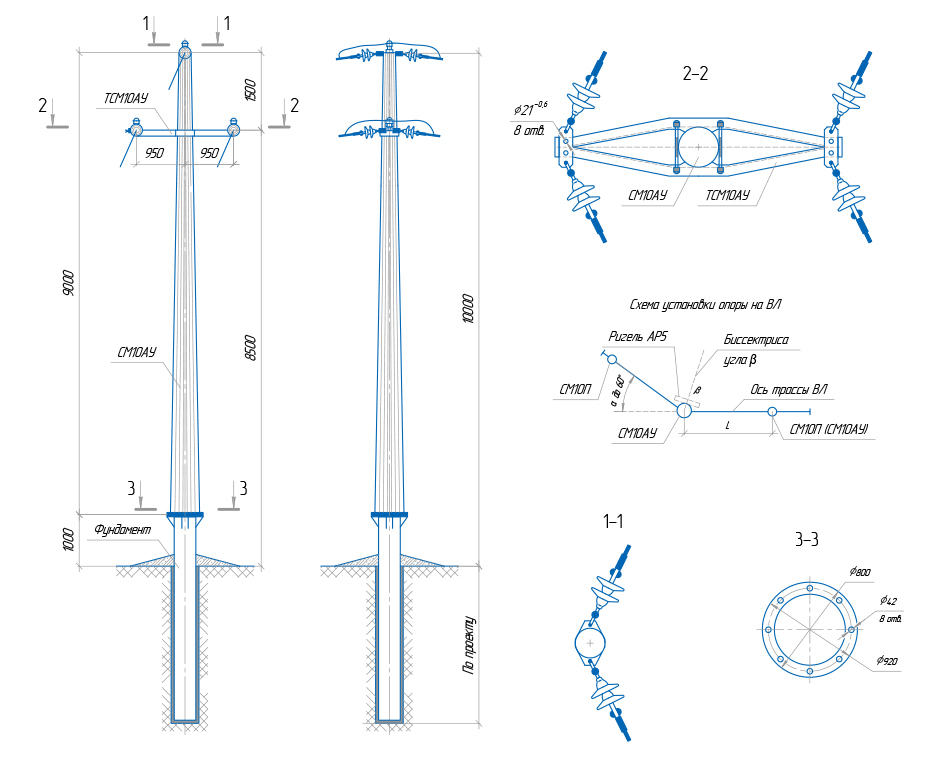

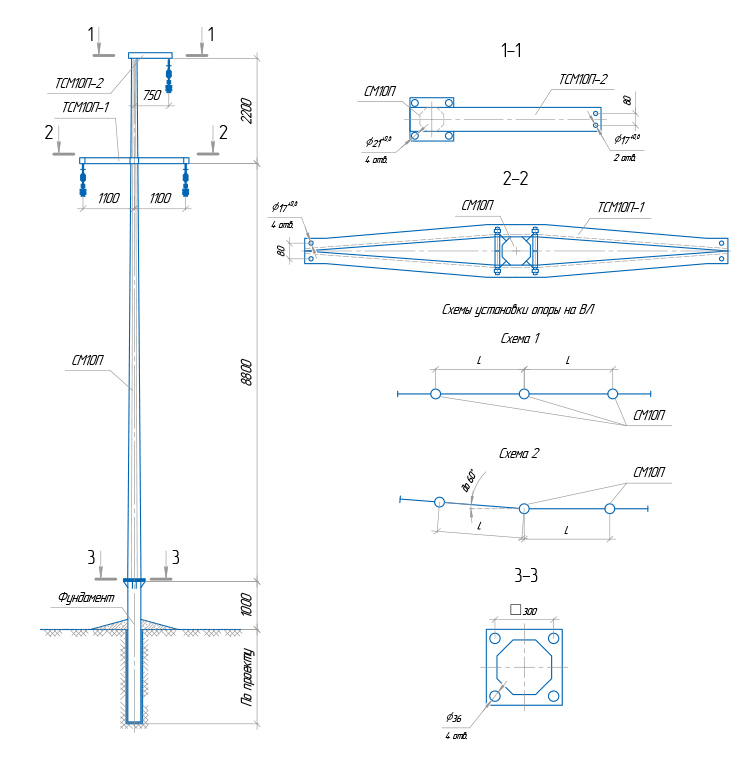

Стальные многогранные опоры СМ10П, СМ10АУ, СМ10АО, СМ10АП, СМ10АУ-1Р, СМ10АУ-1М изготавливаются по типовому проекту 3.407.2-181.09 ЗАО ВНПО «РОСЛЭП» и предназначены для ЛЭП 6(10) кВ.
На опорах данного проекта предусмотрена подвеска сталеалюминевых проводов АС 50/8, АС 70/11, АС 95/16, АС 120/19 и самонесущих изолированных проводов типа СИП-3 (SAX) с номинальным сечением токопроводящей жилы от 50 до150 мм. Опоры рассчитаны на применение подвесных стеклянных изоляторов ПС70Е или подвесных полимерных изоляторов ЛК70/10, штыревых изоляторов ШФ-20В, ШК-10.
Расшифровка условного обозначения опор
- СМ - стальная многогранная;
- П - промежуточная, А - анкерная, У - угловая, О - ответвительная, АП - анкерная переходная;
- 10 - класс напряжения ВЛ;
- 1 – номер модификации опоры;
- Р - с установкой разъединителя (разрядника), М - с установкой кабельной муфты.
Характеристики некоторых опор ЛЭП 10кВ
(проект 3.407.2-181.09 ЗАО ВНПО «РОСЛЭП»)
| Наименование |
Ветровой район |
Гололёдный район |
Высота опоры, м |
Высота до нижней траверсы, м |
Число стоек на опору |
Сечение стоек низ/верх, мм |
Масса опоры, кг |
| СМ10П | I-V | I-V | 12 | 9,8 | 1 | 272 | 323 |
| СМ10АУ | I-V | I-V | 10 | 8,5 | 1 | 674 | 655 |
| СМ10АО | I-V | I-V | 10 | 7,5 | 1 | 674 | 283 |
| СМ10АП | I-V | I-V | 12 | 10,2 | 1 | 714 | 803 |
| СМ10АУ-1Р | I-V | I-V | 10 | 8,5 | 1 | 674 | 709 |
| СМ10АУ-1М | I-V | I-V | 10 | 8,5 | 1 | 674 | 674 |
