Стальные многогранные опоры ЛЭП 330кВ
(20002тм, 20003тм, 20016тм ОАО «СевЗап НТЦ»)Для строительства воздушных линий электропередачи напряжением 330кВ институтом ОАО «СевЗап НТЦ» разработана линейка современных многогранных опор различной конструкции и функционального назначения:
Стальные многогранные одностоечные промежуточные опоры:
МП330-1, МП330-2 изготавливаются по типовому проекту 20002тм-т1, т4, т10, т17.
Одностоечные анкерно-угловые опоры:
МУ330-1, МУ330-3, МУ330-5, МУ330-2, МУ330-4, МУ330-6 - по типовому проекту 20003тм-т2, т7.
Промежуточные опоры портального типа с внутренними связями:
2МП330-1В и трехстоечные свободностоящие опоры 3МУ330-1, 3МУ330-1+5 - по типовому проекту 20016тм- т8, т13, т16, т21.
Опоры разработаны ОАО «СевЗап НТЦ» и предназначены для ЛЭП 330 кВ.

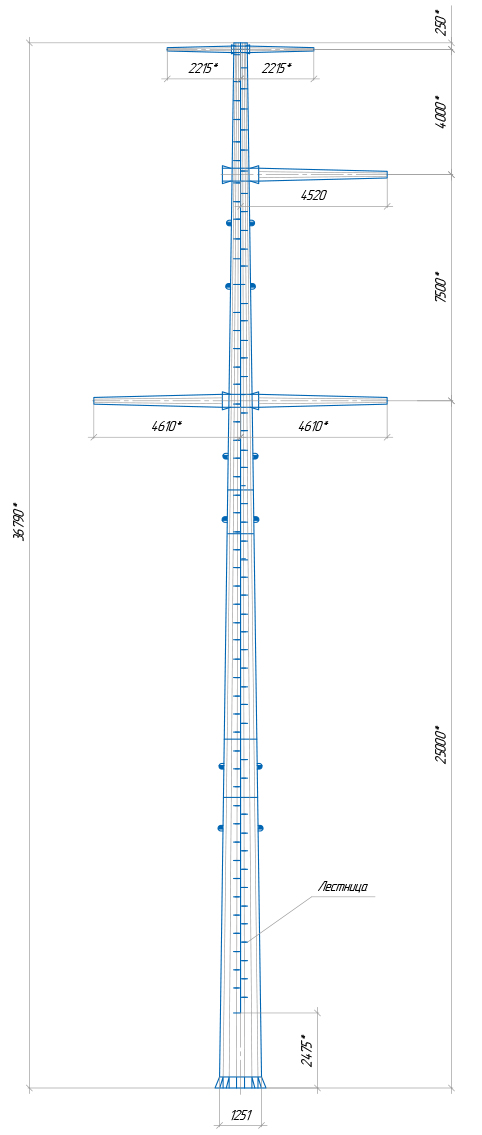

Кроме того на базе опор МП330-1 и МП330-2 ОАО «СевЗап НТЦ» разработаны специальные промежуточные опоры МПГ330-1, МПГ330-1Т, МПГ330-2Т предназначенные для прохождения ВЛ 330кВ по населенной местности.
Ствол опоры – стальной, многогранный с телескопическими стыками секций. Траверсы опор, также многогранной конструкции. Опоры имеют фланцевое соединение с фундаментом.
Особенности применения
На опорах указанных проектов предусмотрена подвеска сталеалюминевых проводов АС 300/39, АС 400/51 и грозозащитного троса ТК11.
Характеристики некоторых опор ЛЭП 330кВ
(проект 20002тм, 20003тм, 20016тм ОАО «СевЗап НТЦ»)
| Наименование |
Ветровой район |
Гололёдный район |
Высота опоры, м |
Высота до нижней траверсы, м |
Число стоек на опору |
Сечение стоек низ/верх, мм |
Масса опоры, кг |

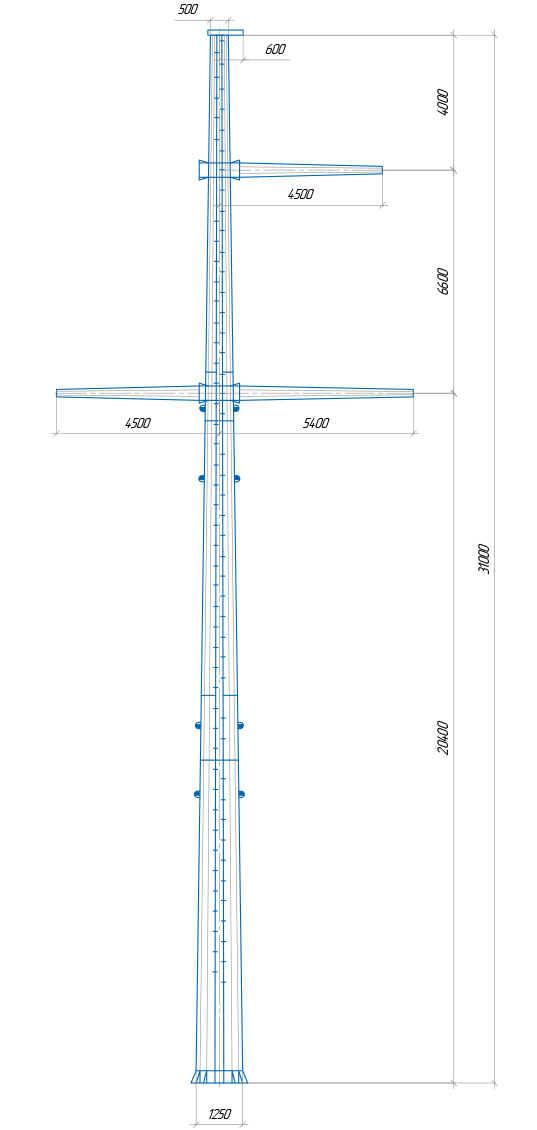

| МП330-1 | III | III | 31 | 20,4 | 1 | 1250/500 | - |

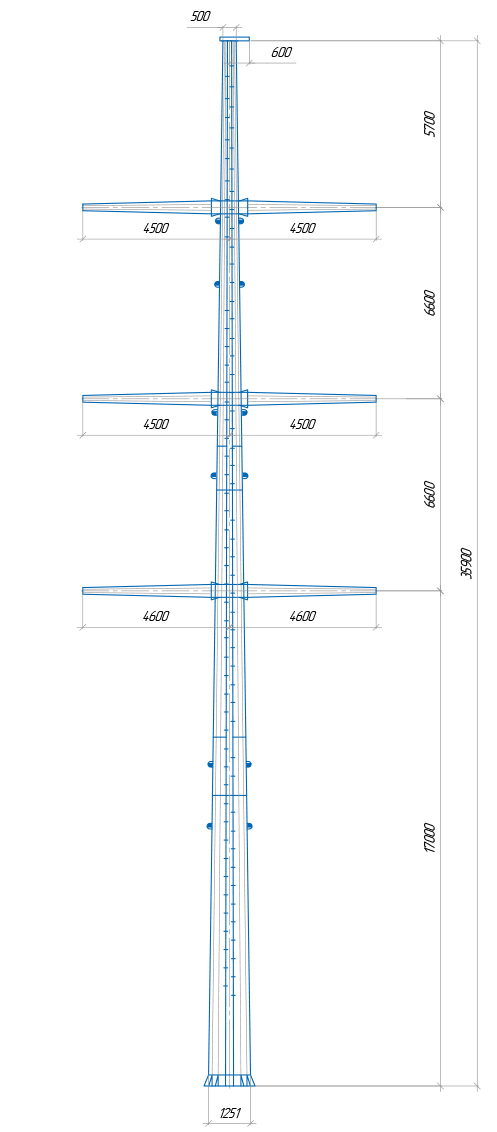

| МП330-2 | III | III | 35,9 | 17 | 1 | 1250/500 | - |

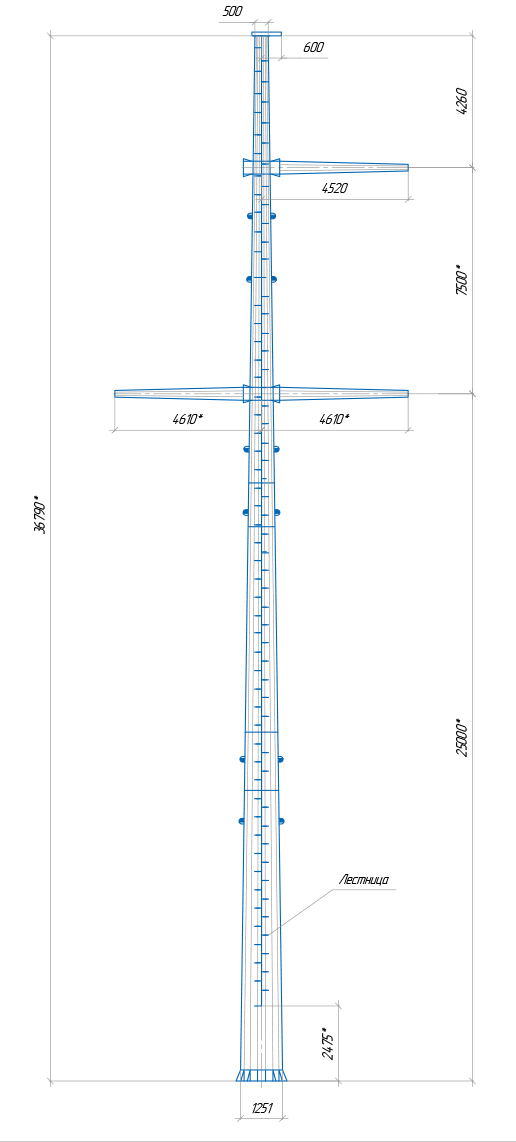

| МПГ330-1 | IV | II | 36,75 | 25 | 1 | 1350 | 10229 |
| МПГ330-1Т | IV | II | 36,75 | 25 | 1 | 1350 | 10494 |

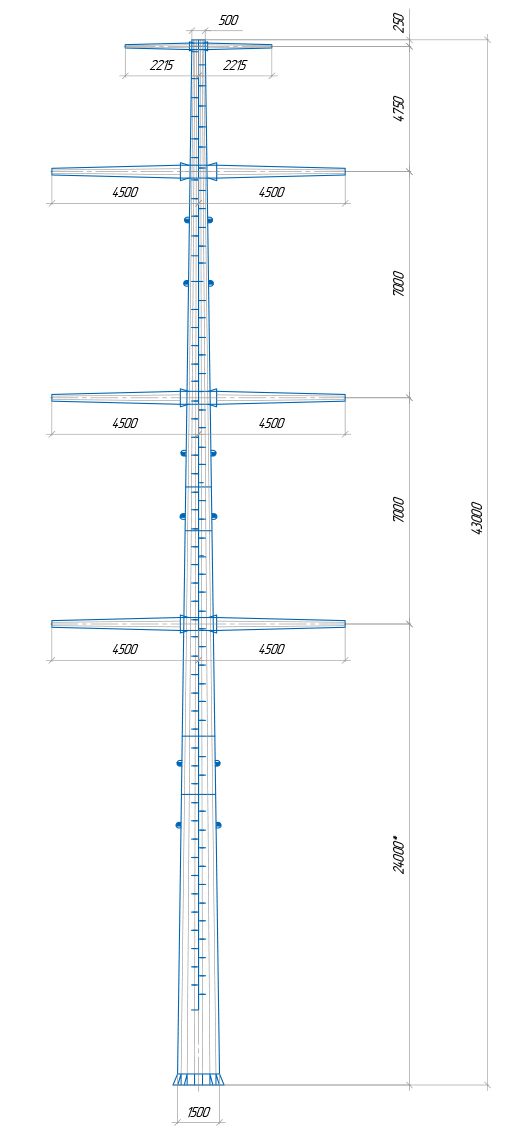

| МПГ330-2Т | IV | II | 43 | 24 | 1 | 1500 | - |

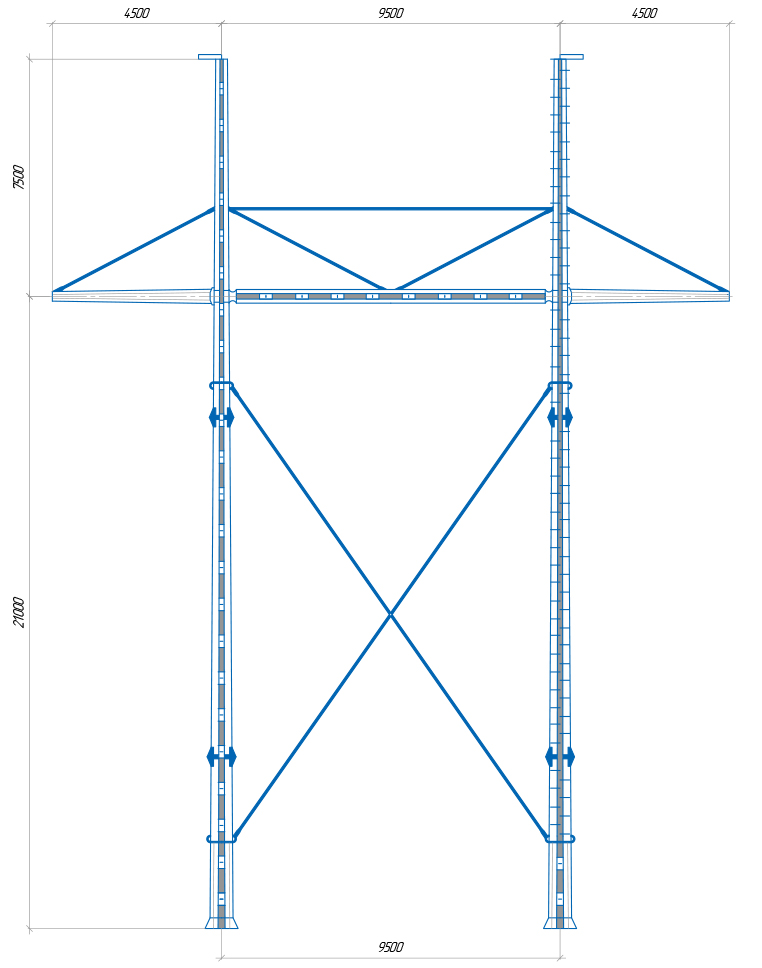

| 2МП330-1В | II | II-III | 28,5 | 21 | 2 | 1200 | - |

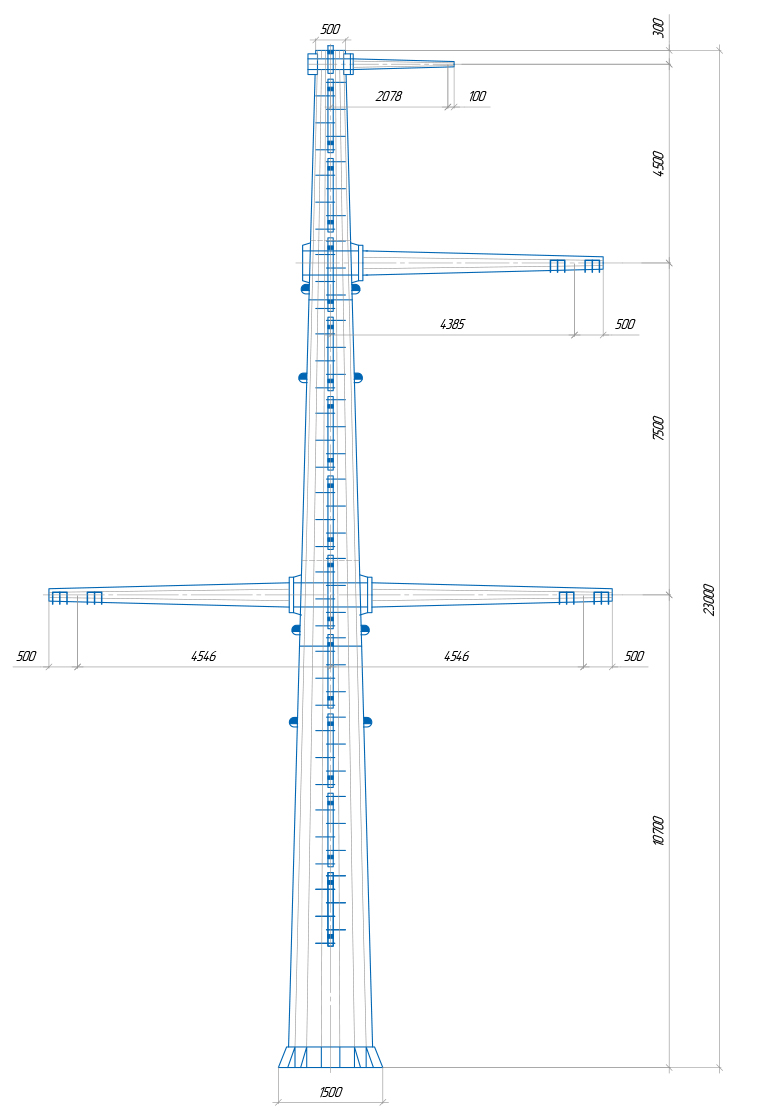

| МУ330-1 | III | III | 23 | 10,7 | 1 | 1500/500 | 10815 |
| МУ330-3 | III | III | 23,2 | 10,7 | 1 | 1650 | 11800 |
| МУ330-5 | III | III | 24,8 | 10,7 | 1 | 1900 | 18080 |

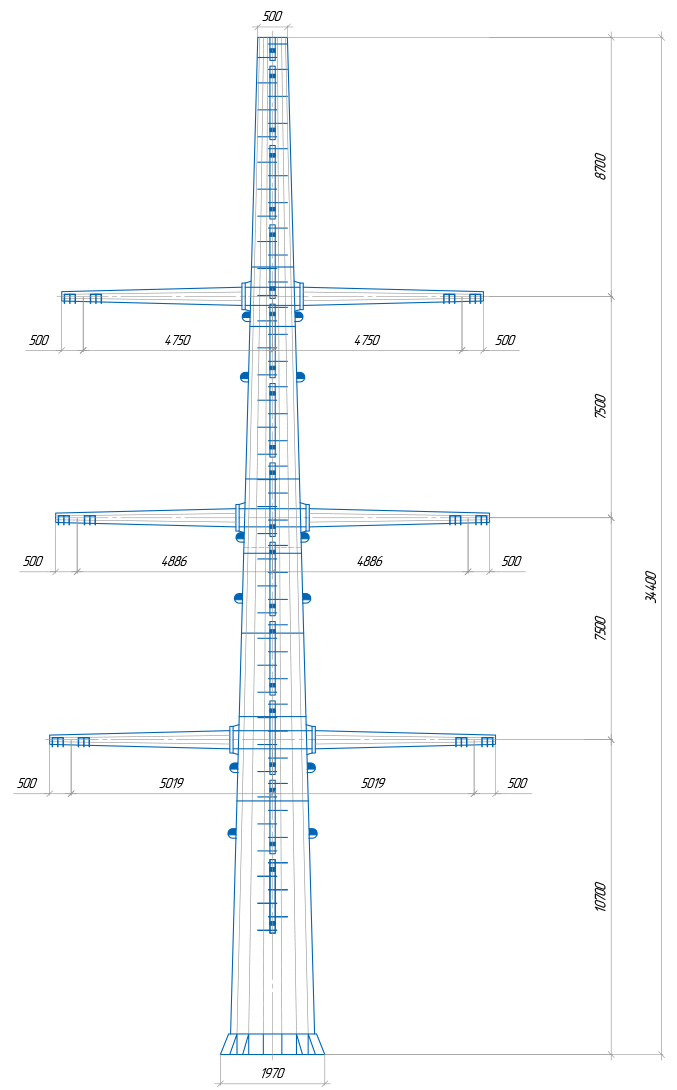

| МУ330-2 | III | III | 34,4 | 10,7 | 1 | 1970/700 | 28715 |
| МУ330-4 | III | III | 34,5 | 10,7 | 1 | 2200 | 31380 |
| МУ330-6 | III | III | 35,9 | 10,7 | 1 | 2500 | 37390 |

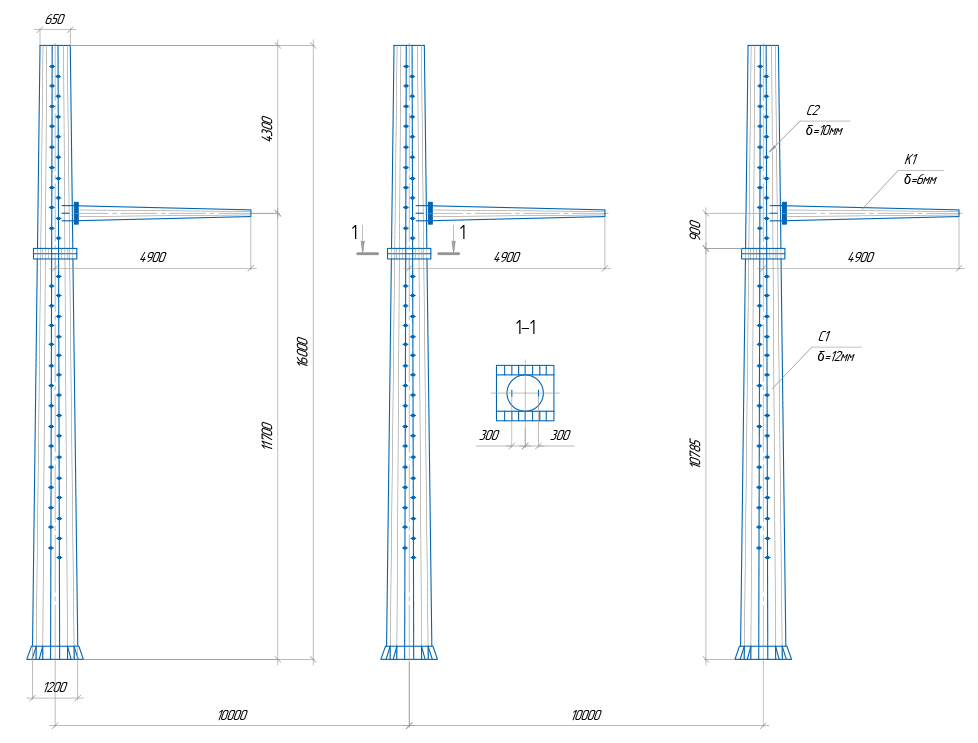

| 3МУ330-1 | III | III | 16 | 11,7 | 3 | 1200/650 | - |
| 3МУ330-1+5 | III | III | 21 | 16,7 | 3 | 1500 | - |
