Стальные многогранные опоры ЛЭП 500кВ

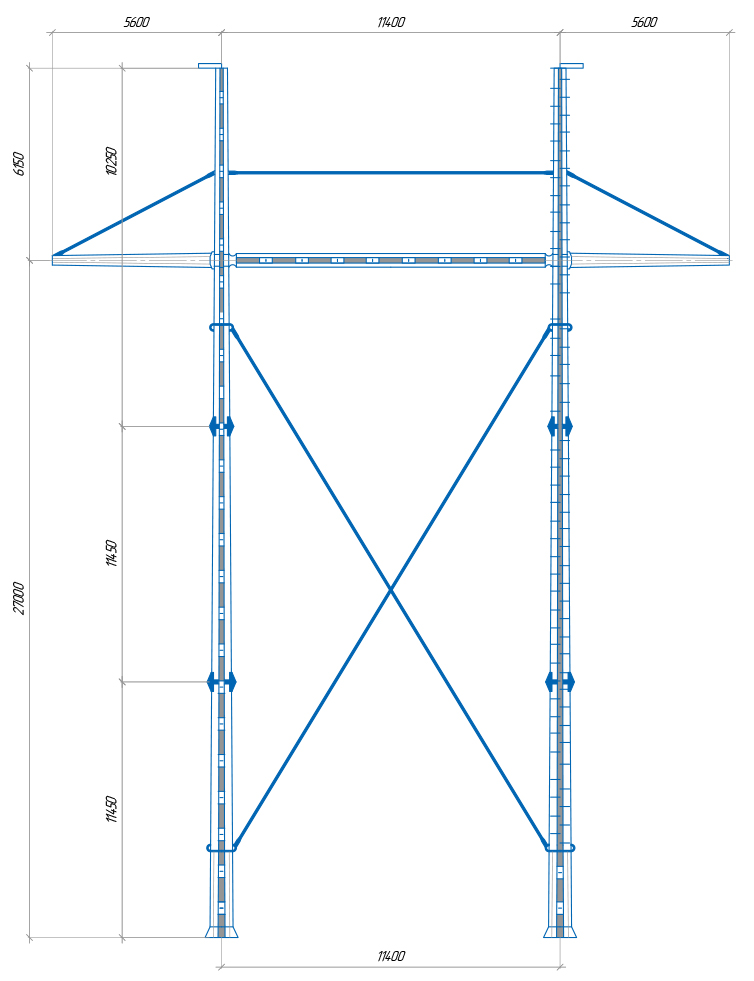

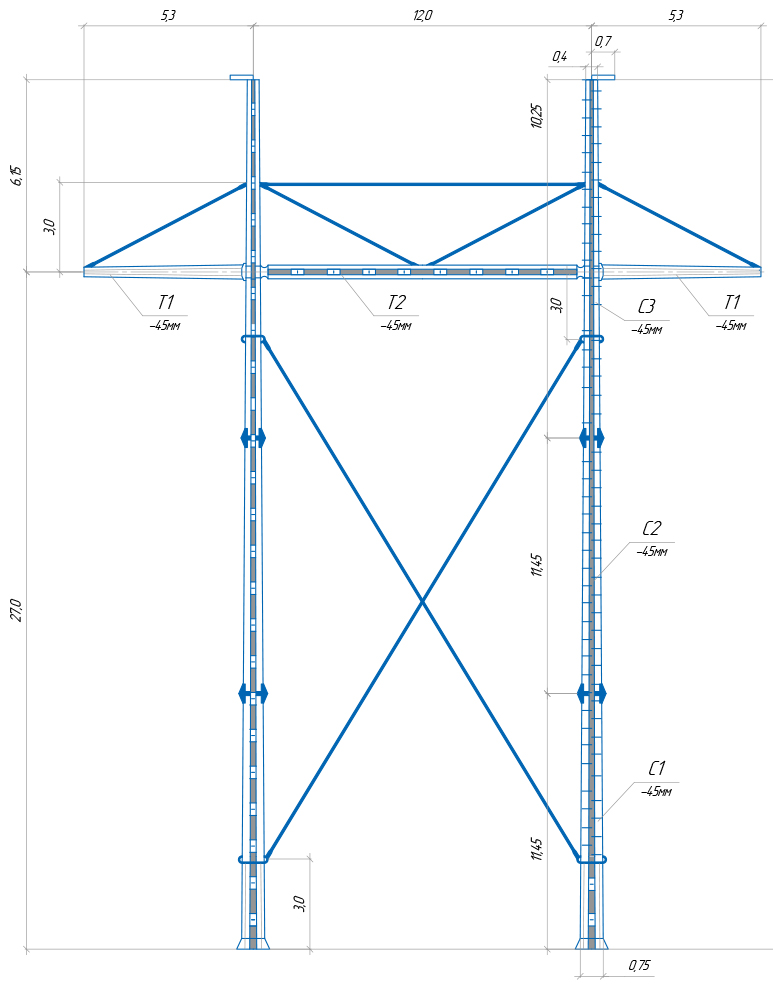

(проект 20017тм ОАО «СевЗап НТЦ»)Стальные многогранные одноцепные опоры портального типа с внутренними связями 2МП500-1В, 2МП500-3В, 2МП500-5В, 2МП500-7В изготавливаются по типовому проекту 20017тм-т8, т13, т22, т23.

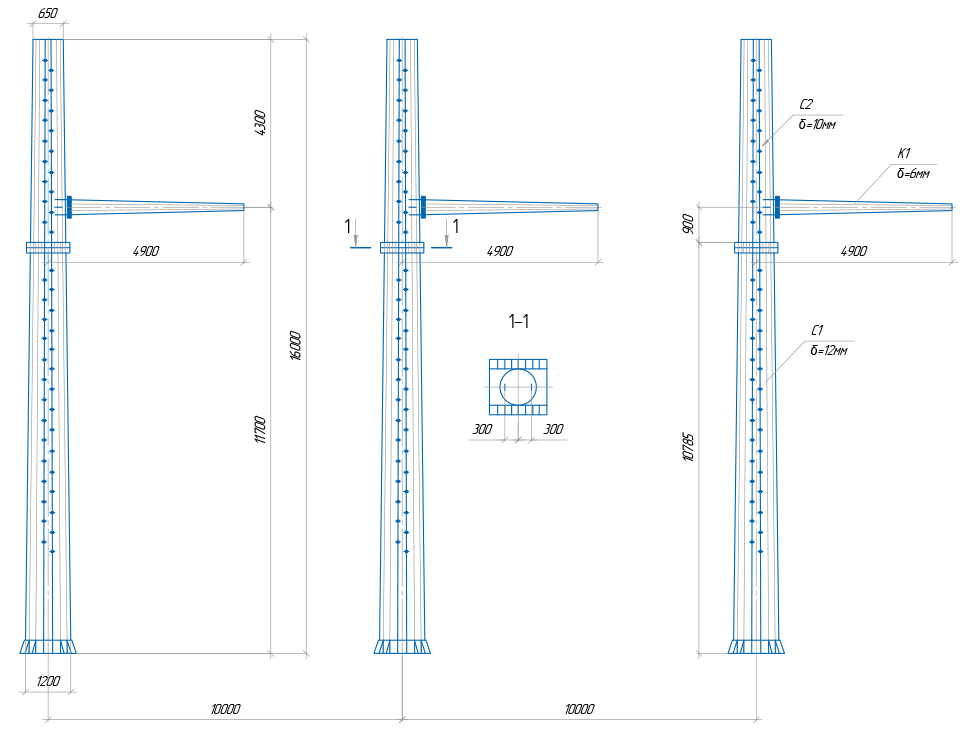

Трехстоечные многогранные свободностоящие опоры 3МУ500-1, 3МУ500-1+5 изготавливаются по типовому проекту 20017тм-т14, т19.
Данные многогранные опоры разработаны ОАО «СевЗап НТЦ» и предназначены для ЛЭП 500 кВ.
На указанных опорах предусмотрена подвеска сталеалюминевых проводов АС300/6, АС 400/51 и грозозащитного троса 11-МЗ-В-ОЖ–Н-Р.
Характеристики некоторых опор ЛЭП 500кВ
(проект 20017тм ОАО «СевЗап НТЦ»)
| Наименование |
Ветровой район |
Гололёдный район |
Высота опоры, м |
Высота до нижней траверсы, м |
Число стоек на опору |
Сечение стоек низ/верх, мм |
Масса опоры, кг |
| 2МП500-1В | II | II | 33,15 | 27 | 2 | 750/400 | 10460 |
| 2МП500-3В | II | IV | 34,35 | 27 | 2 | 750/400 | 11435 |
| 2МП500-5В | II | III | 33,15 | 27 | 2 | 750/400 | 10030 |
| 2МП500-7В | II | V | 33,15 | 27 | 2 | 750/400 | 11010 |
| 3МУ500-1 | III | III | 16 | 11,7 | 3 | 1200/650 | - |
| 3МУ500-1+5 | III | III | 21 | 16,7 | 3 | 1500/650 | - |
